Tweedejaars studenten van de Technische Universiteit in Delft hebben de opdracht gekregen om een CNC-graveermachine te bouwen. Voor deze opdracht kreeg de groep acht weken de tijd om hun ontwerp te bedenken, de berekeningen te maken en het eindproduct te bouwen.

Het team bestond uit: Gerben Hoogendoorn, Marco Verbeij, Edward van Wijk, Suzanne Wiersma, Micha Burrichter en Anna de Wit.

Aan de CNC-graveermachine werd de eis gesteld dat de machine binnen een A5 werkveld drie voorgeschreven coördinaten moest kunnen bereiken en zowel beginnen als eindigen buiten het werkveld.

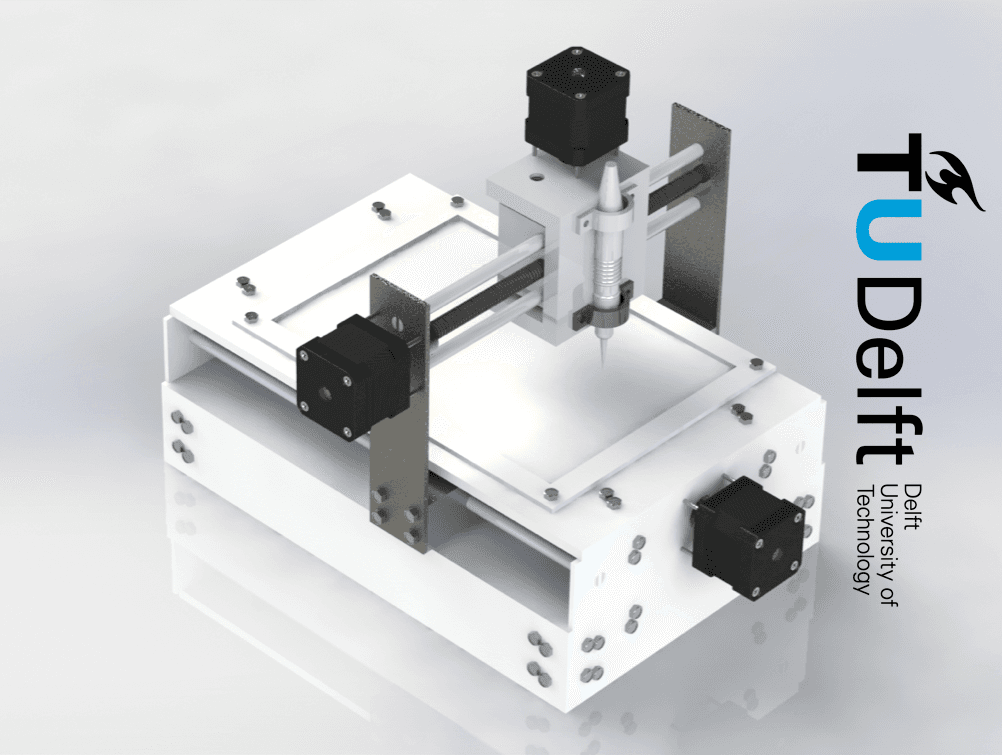

Voor ons ontwerp hebben we gekozen voor een frame van plexiglas. Plexiglas kan men lasersnijden en is daardoor erg precies te fabriceren. Door de plexiglas plaat een kartelrand te geven kunnen de verschillende componenten van het frame in elkaar geklikt worden als een 3D-puzzel. De onderdelen zijn vastgemaakt met hoekstukken, wat zorgt voor extra stijfheid.

Om de graveerkop te verplaatsen is gekozen voor het gebruik van trapeziumdraad. De graveerpen is vastgemaakt aan een aluminium blok, zoals te zien is op de foto’s. Dit blok draait door middel van een moer over het trapeziumdraad. Trapeziumdraad heeft als voordeel boven normaal schroefdraad dat het gemaakt is om bewegingen door te voeren. Bovendien hebben we in plaats van stalen moeren gebruikt gemaakt van bronzen moeren, waardoor de wrijving laag blijft. De stappenmotoren hoeven dan minder kracht te leveren om de graveerkop te bewegen. Na het bouwen, testen en aanpassen werkte de graveermachine perfect tijdens de eindbeoordeling.
