Professionele geleiderail voor frees met polycarbonaat
Ingezonden doorSimone

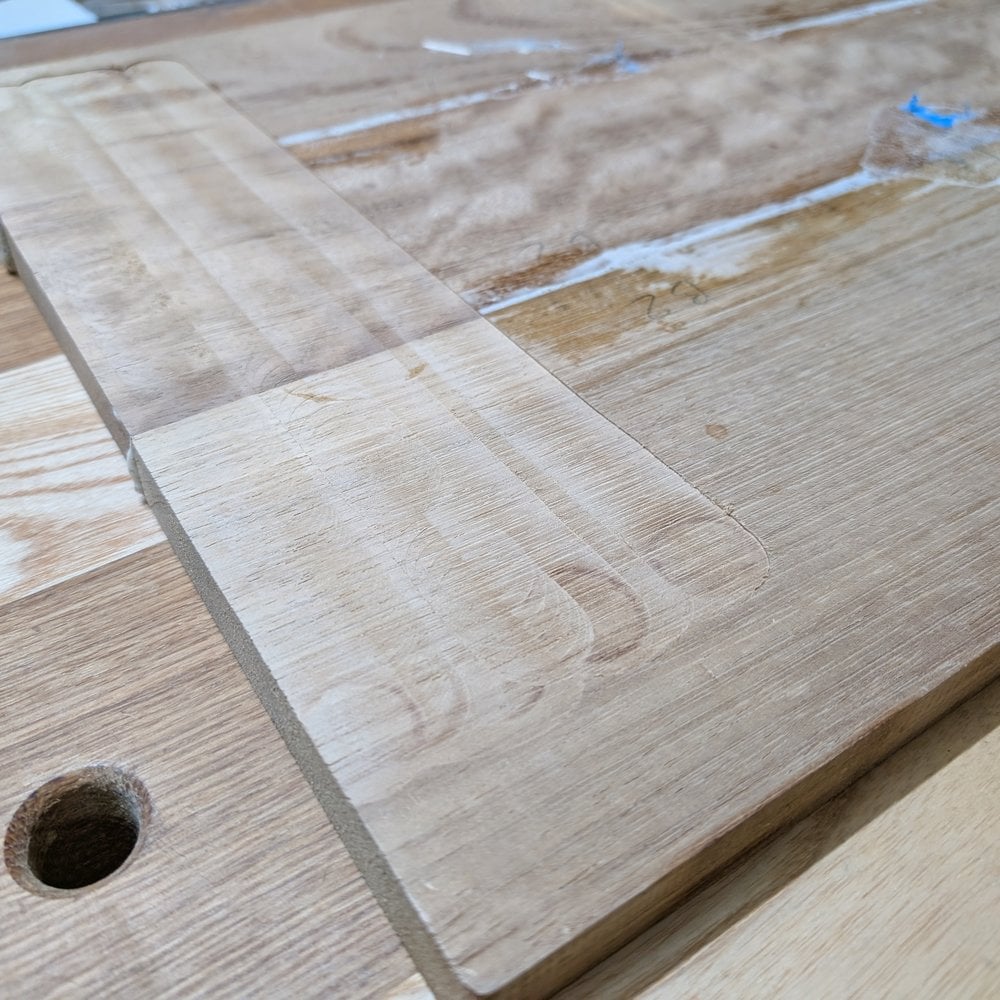

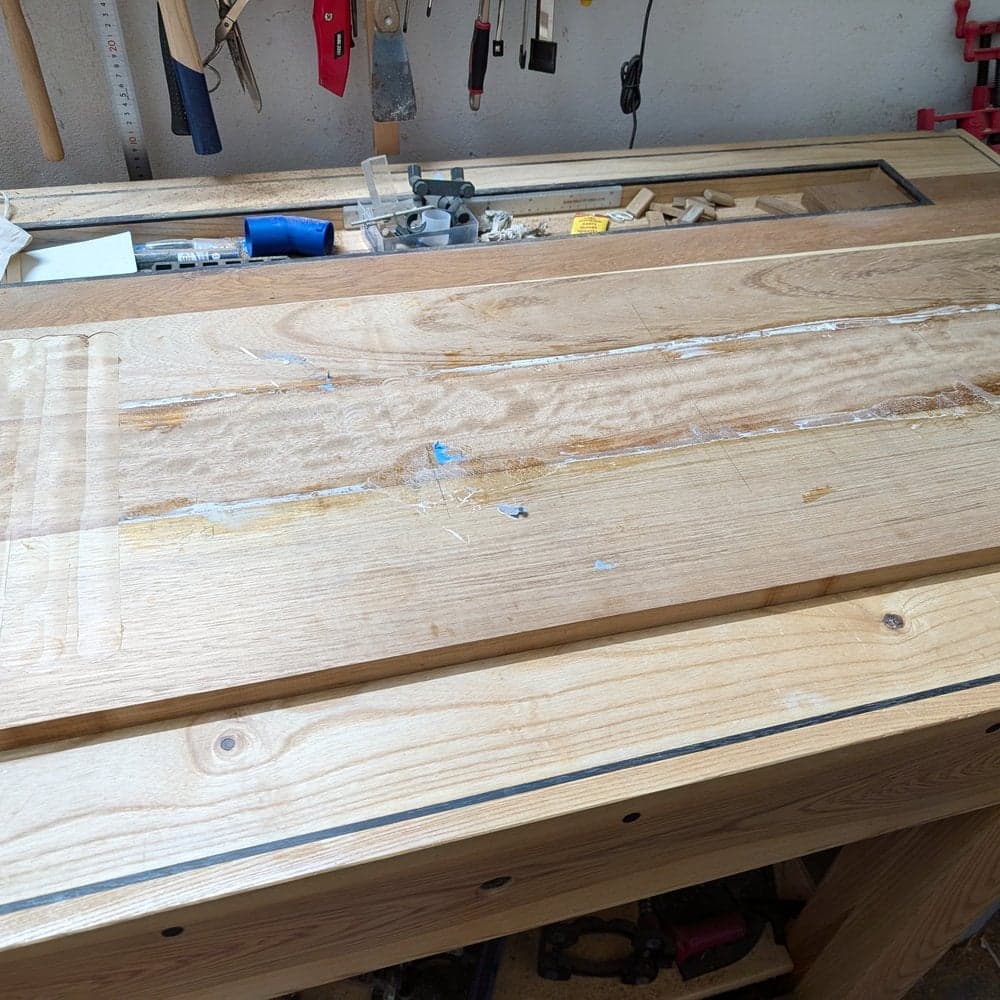

Simone Bissi uit Ravenna had een groot probleem: een enorme houten tafel die hij vlak wilde schaven, maar geen machine om dat netjes te doen. Zijn oplossing? Een slimme geleiderail van polycarbonaat die zijn frees op de juiste hoogte houdt. Het resultaat: een professioneel systeem dat perfect vlakke oppervlakken oplevert.
Het project

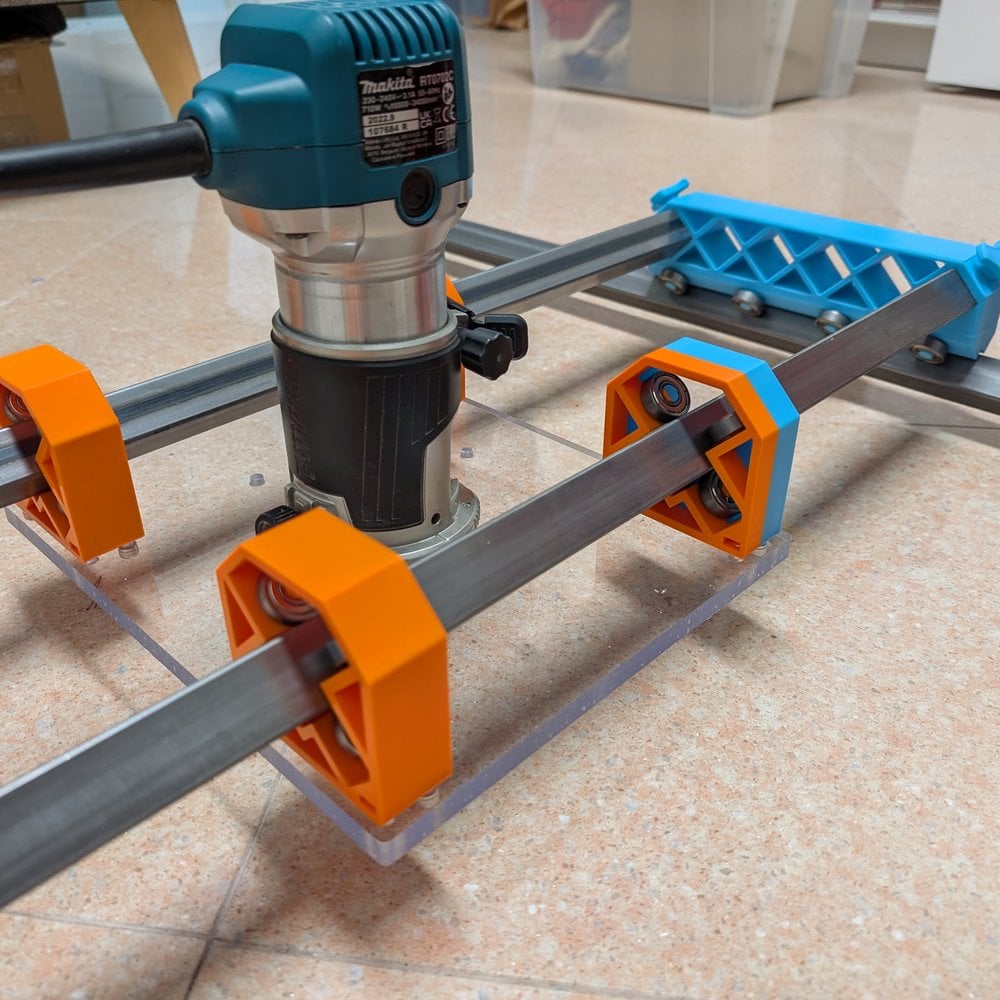

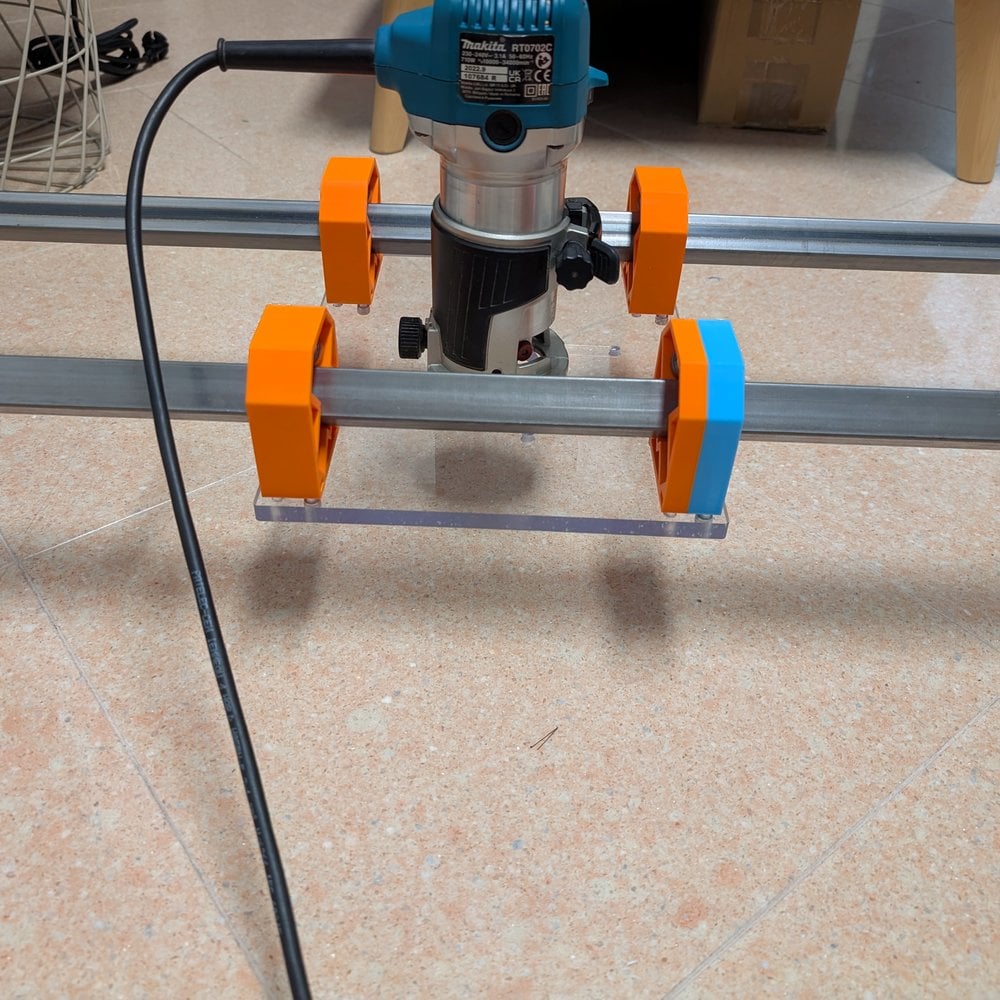

Simone maakte een geleideconstructie waarmee je elke frees op een vaste hoogte boven je werkstuk kunt houden. De basis is een polycarbonaat plaat die over vierkante rails schuift. Door cuscinetti (lagers) in 3D-geprinte houders kan het systeem soepel bewegen. Het slimme ontwerp werkt zowel met handrouters als met zwaardere freesmachines zoals zijn CMT 7E.
Stappenplan om dit ook te maken
1
Ontwerp
Meet je gereedschap exact op en teken alles uit in een CAD-programma. Gebruik de handleidingen van je frees om de precieze maten van de bevestigingsgaten te bepalen.
2
Bestel

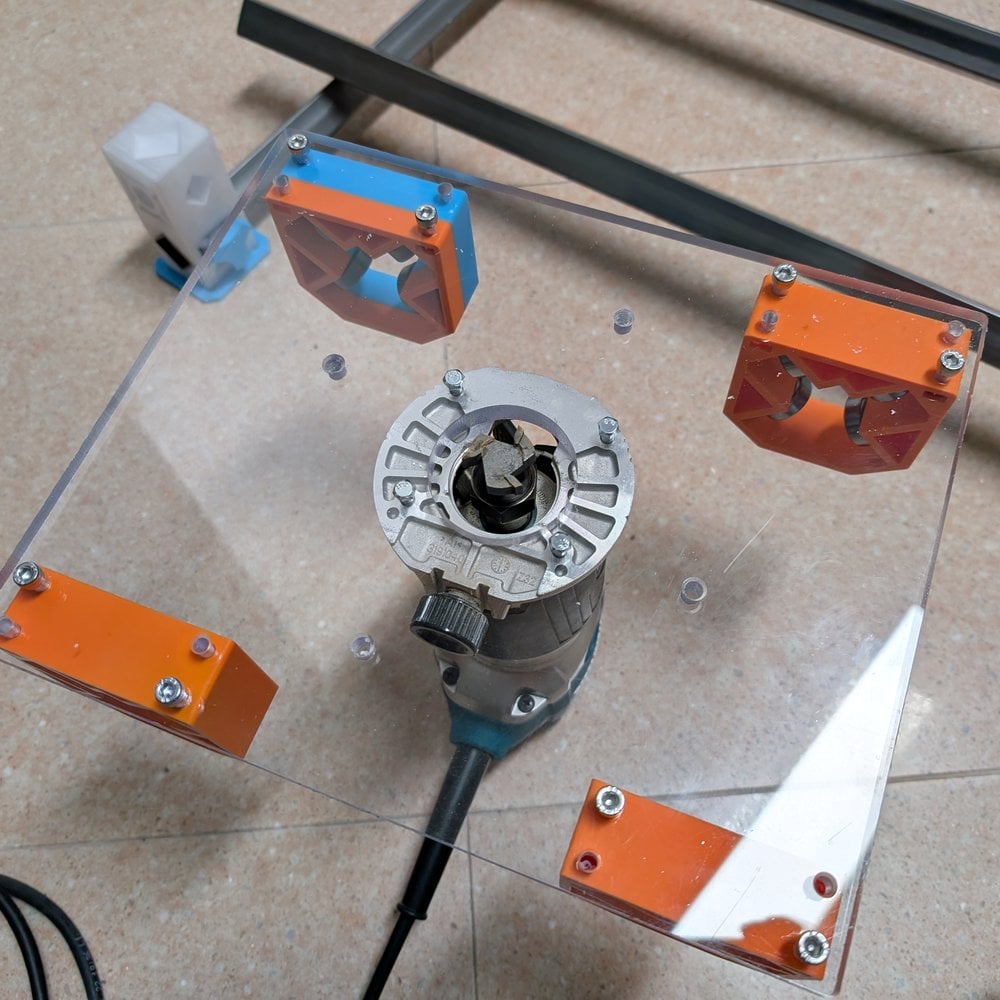

Laat de plaat op maat snijden en boren volgens je CAD-tekening. Polycarbonaat is sterk genoeg om de trillingen van je frees op te vangen.
3

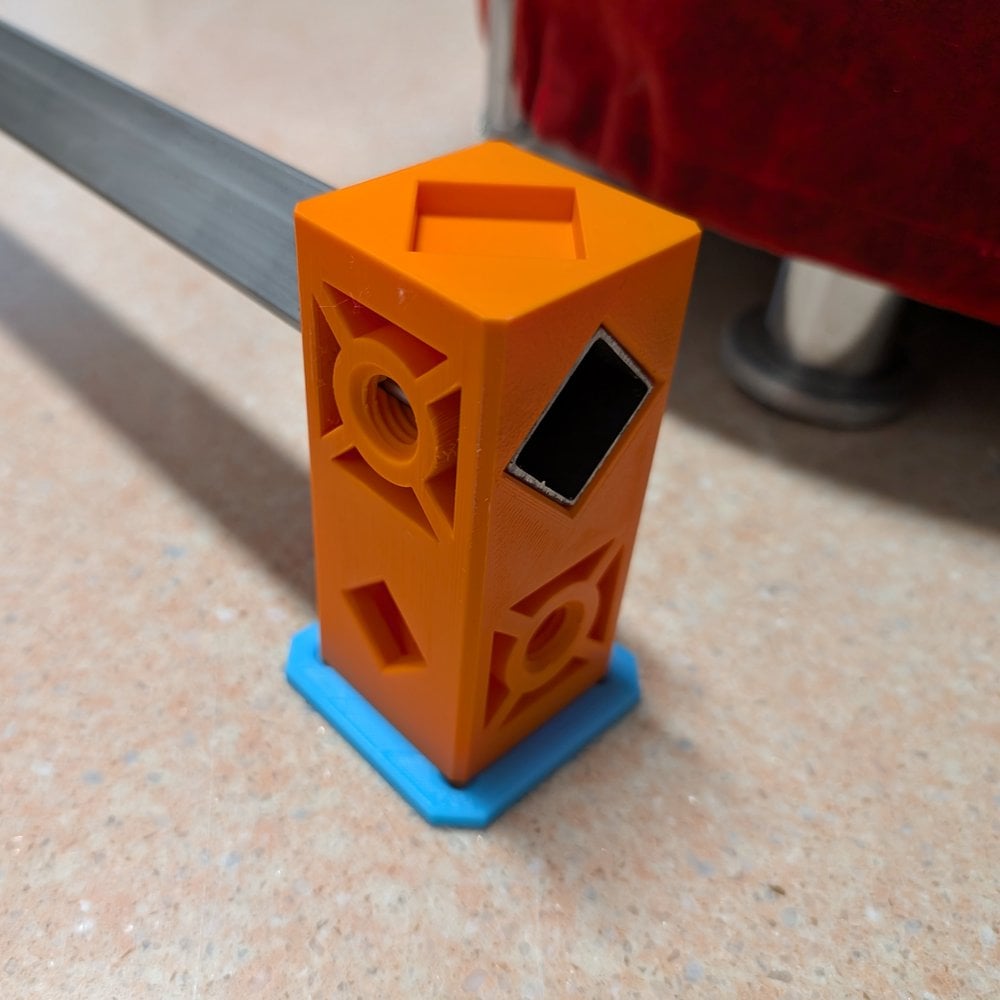

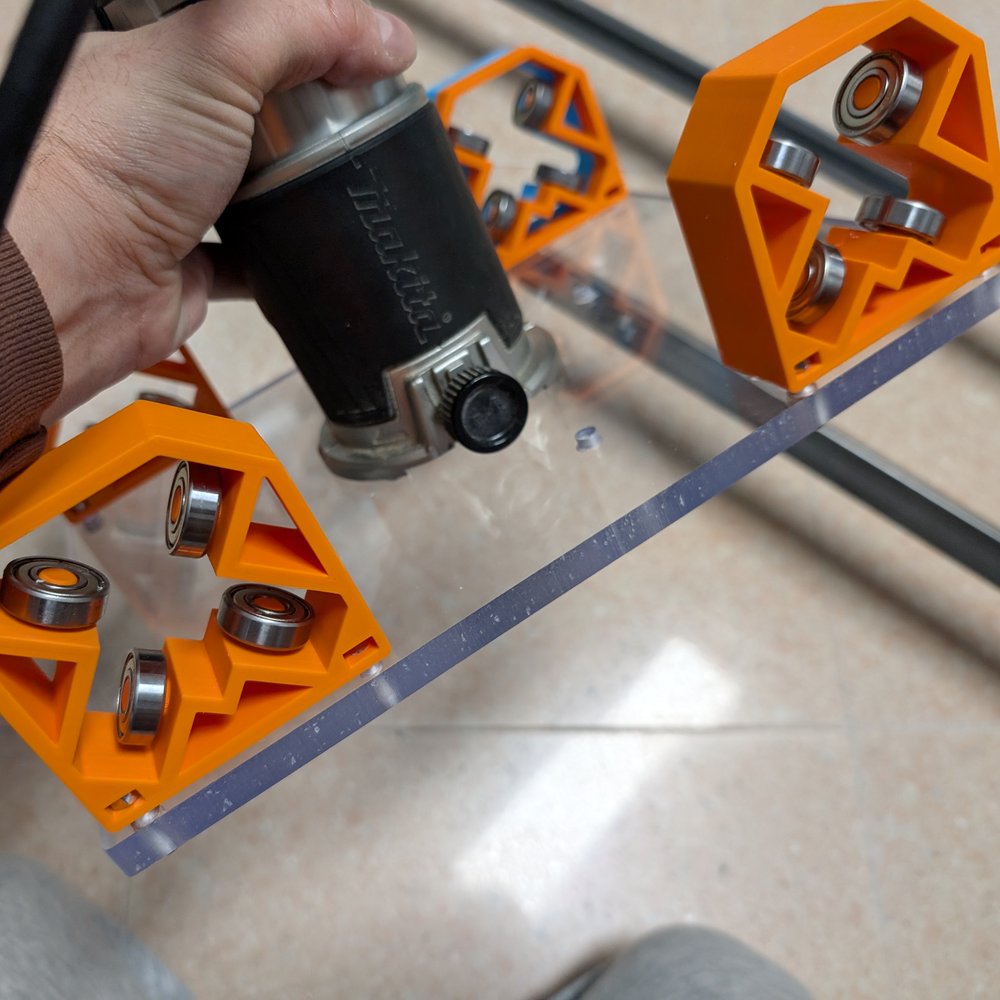

3D-print de houders voor je lagers met dikke wanden en hoge vulling. Deze moeten de trillingen van je machine kunnen weerstaan.
4
Monteer

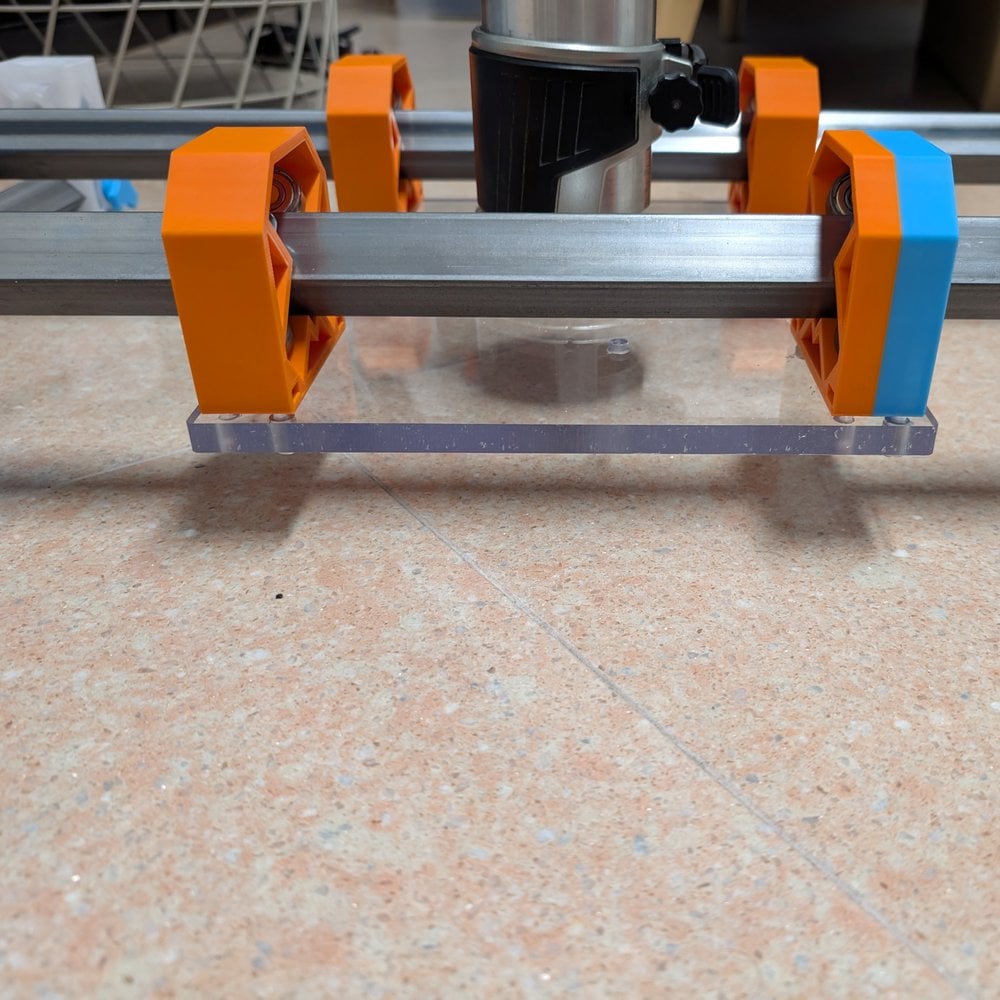

Bevestig vierkante buizen als rails en zorg dat ze perfect vlak liggen. Zelfs kleine afwijkingen zie je terug in je eindresultaat.
5
Assembleer
Monteer alle onderdelen en test het systeem eerst zonder belasting voordat je echt aan de slag gaat.
Benodigdheden
Polycarbonaat helder
Polycarbonaat helder
Hulpmiddelen
- CAD-software
- 3D-printer
- Frees of router (CMT 7E)
- Schaafmes/freeskop
Overige materialen
- Vierkante buizen voor rails
- Lagers (cuscinetti)
- 3D-printer filament
- Schroeven en bouten voor bevestiging
Tips van Simone
"Begin altijd met CAD voordat je materiaal bestelt: de exacte maten van je gereedschap (uit de handleiding PDF's) voorkomen dure fouten op de plaat. Controleer of je rails perfect vlak liggen voor gebruik: zelfs tienden van millimeters fout komen terug in je geschaafde oppervlak. Print de lagerhouders met dikke wanden en hoge vulling tegen trillingen. Laat de polycarbonaat plaat liefst lasersnijden voor tienden-nauwkeurige gaten."
Tips van Simone
"Begin altijd met CAD voordat je materiaal bestelt: de exacte maten van je gereedschap (uit de handleiding PDF's) voorkomen dure fouten op de plaat. Controleer of je rails perfect vlak liggen voor gebruik: zelfs tienden van millimeters fout komen terug in je geschaafde oppervlak. Print de lagerhouders met dikke wanden en hoge vulling tegen trillingen. Laat de polycarbonaat plaat liefst lasersnijden voor tienden-nauwkeurige gaten."
