Retro Bluetooth speaker van Alupanel en PVC
Ingezonden doorLesley

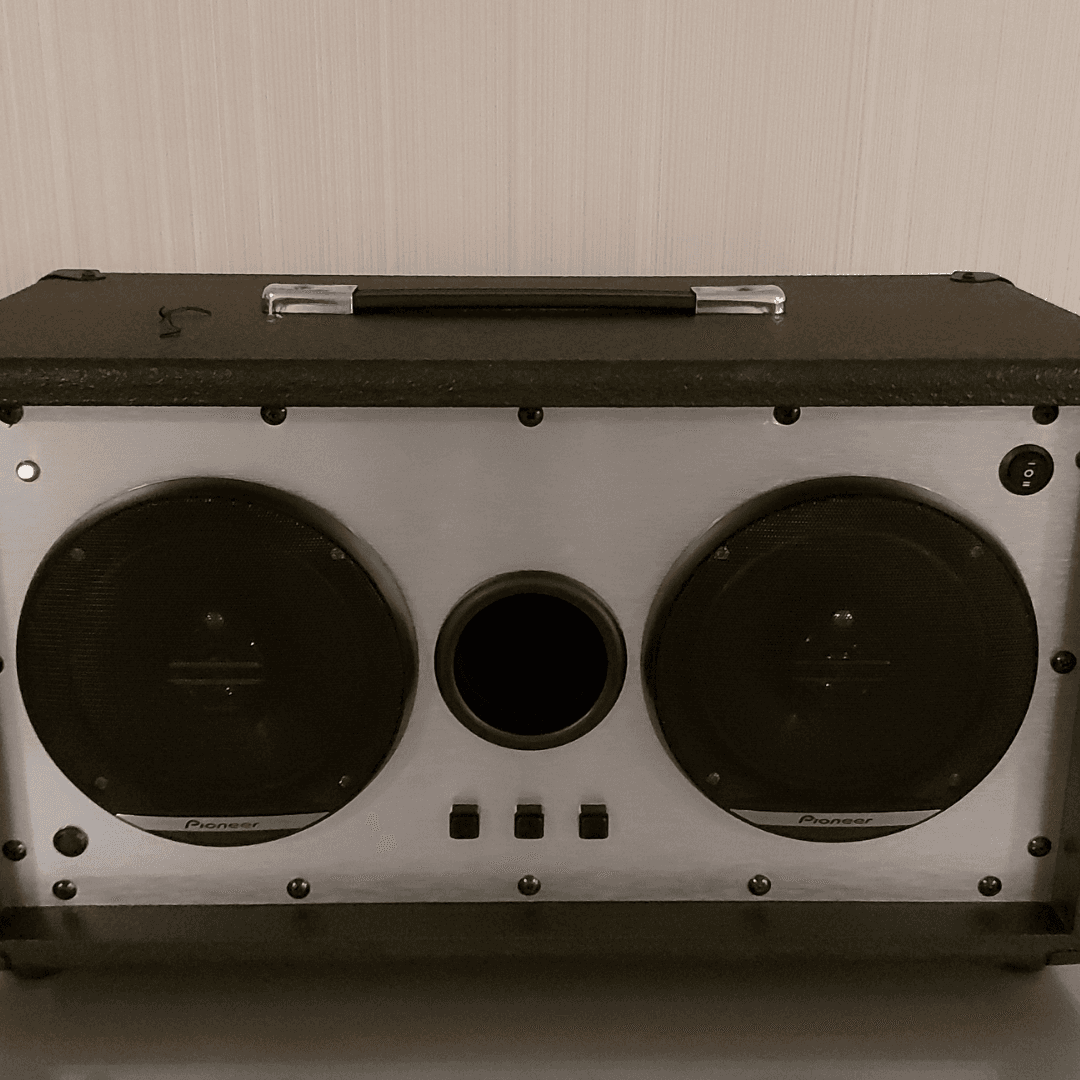

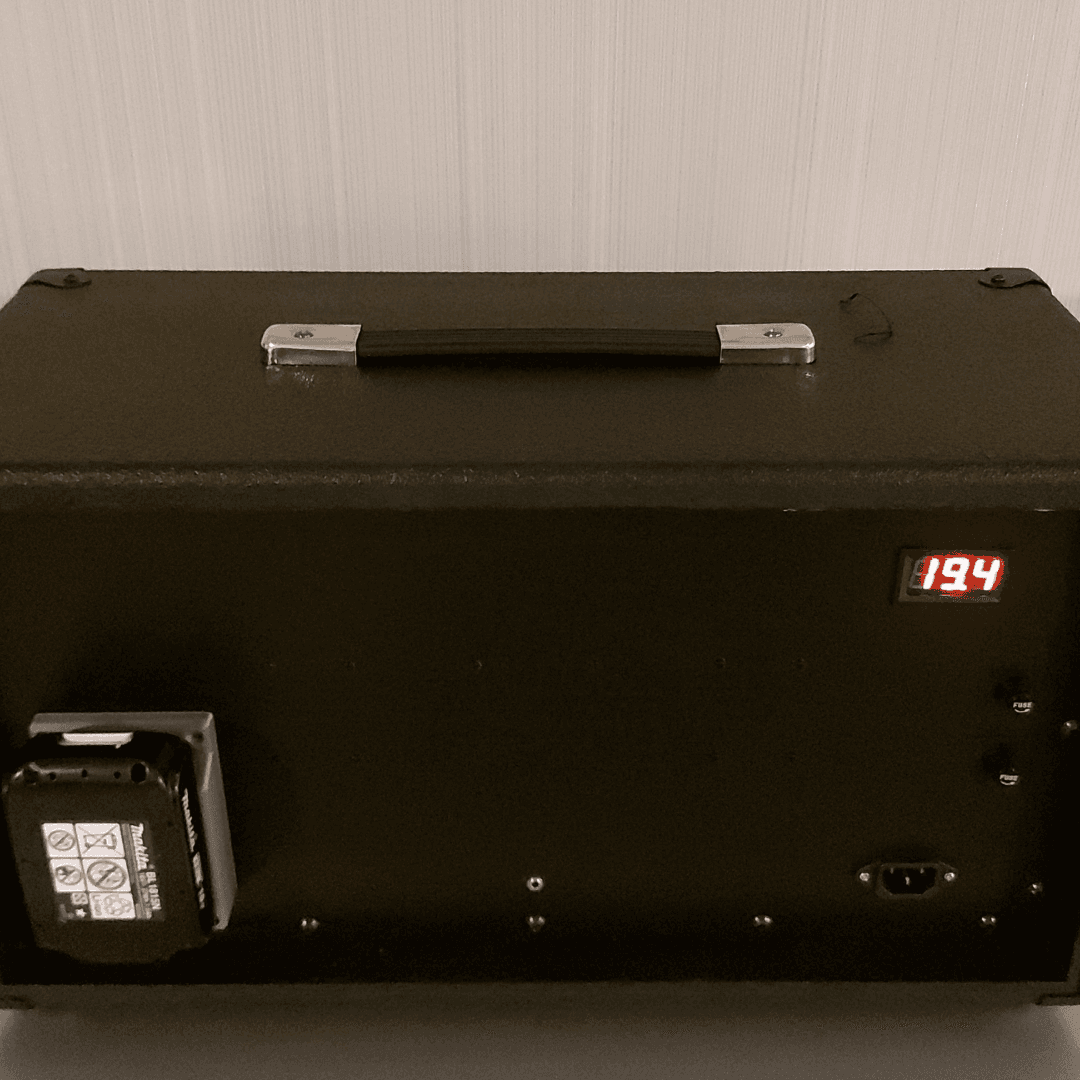

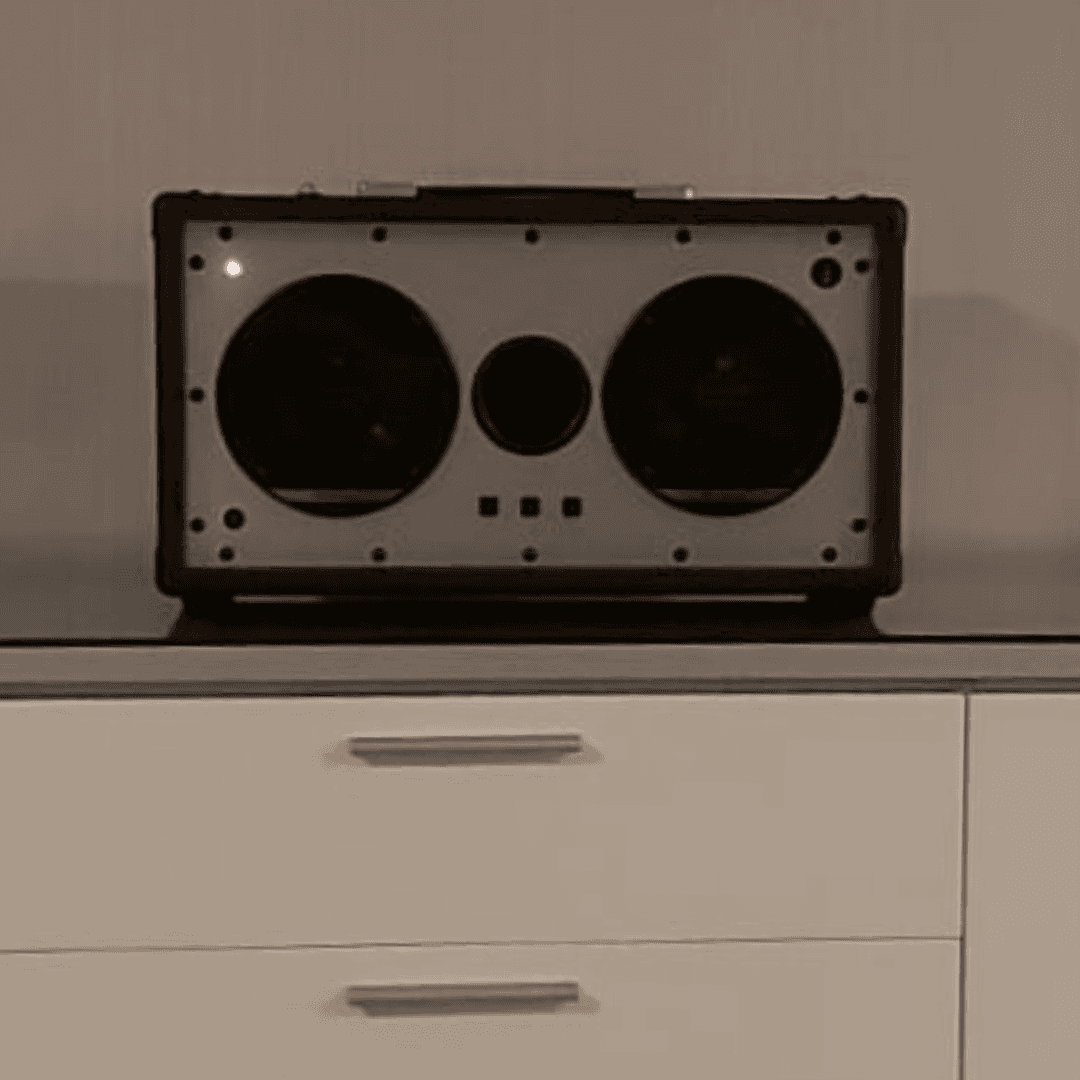

Lesley wilde graag wat knutselen om de lockdown door te komen. Hij heeft een retro bluetooth speaker gemaakt in jaren 80 stijl. Alupanel had precies de vintage look die ik zocht.
Lesley: “Ik heb mijn lockdown tijd doorgebracht met het maken van een retro bluetooth speaker. Ik heb de PVC en Alupanel onderdelen van deze speaker niet zelf gezaagd, maar op maat besteld door middel van het uploaden van een DXF bestand. Ik heb hiervoor gekozen omdat omdat ik het moeilijk vind om uit de hand te meten en secuur te werken. Materiaal op op de millimeter nauwkeurig bestellen sprak mij daarentegen wel aan.
Na een mislukte poging met diverse CAD software ben ik de video's van kunstofplatenshop.nl over OnShape gaan kijken. Dit was precies wat ik zocht, goed te volgen als leek en toch met professioneel resultaat. Ook tijdens het maken van de tekeningen heb ik regelmatig de video's als handleiding gebruikt.
Nadat ik mijn kunstofplaten besteld had was het alleen nog kwestie van alle onderdelen in elkaar zetten”
Gebruikte materialen
- Alupanel aluminium geborsteld 3 mm
- Hard PVC donkergrijs 3 mm RAL 7011
- Versterkermodule
- Afstandsbussen
- Accuhouder
- Accubeveiliging
- C14 chassis
- Zekeringhouders
- Voltmeter
- Autospeakers
- Basreflexpijp
- Schroeven
- Warnex
- Structuurlak
Tips van Lesley voor anderen:
- Denk goed na over de eigenschappen van het gekozen materiaal. De achterkant heb ik uiteindelijk met MDF strookjes ondersteund omdat 3mm PVC teveel trilde bij zware bassen..
- Maak eerst een klein oefenproject. Een kleine plaat laten snijden aan de hand van je eigen DXF tekening is niet zo duur en zo krijg je meer gevoel bij wat je tekent en wat het resultaat zal zijn. De goedkope PVC is hier prima geschikt voor.
- Bekijk de uitgebreide uitleg die bij alle materialen staat of bestel samples.
