Zelfgemaakte elektrische frees lift

Dennis heeft een elektrische frees lift gemaakt. De lift werkt tot op 0,1 mm nauwkeurig en is een goede aanvulling op Dennis zijn werkplek.

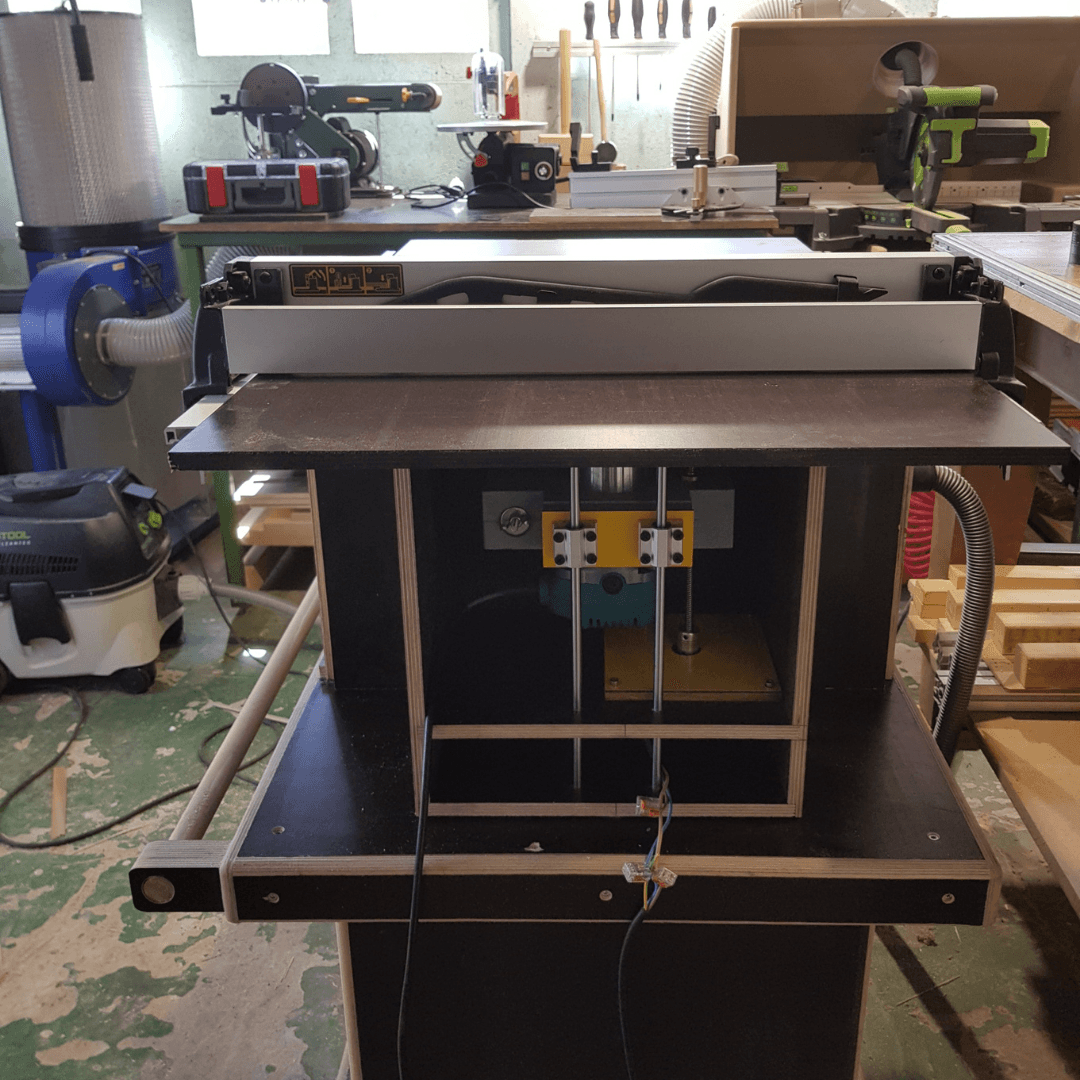

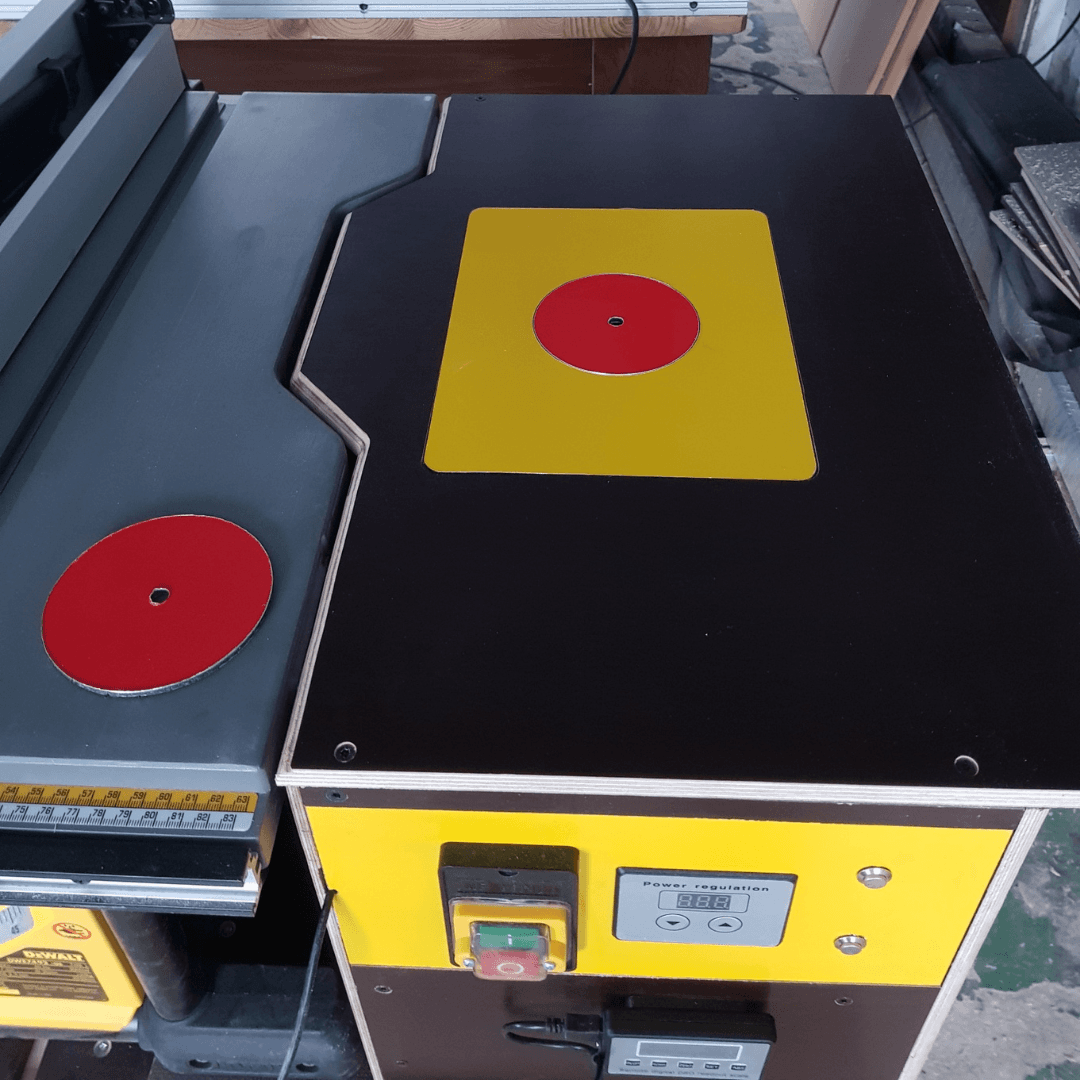

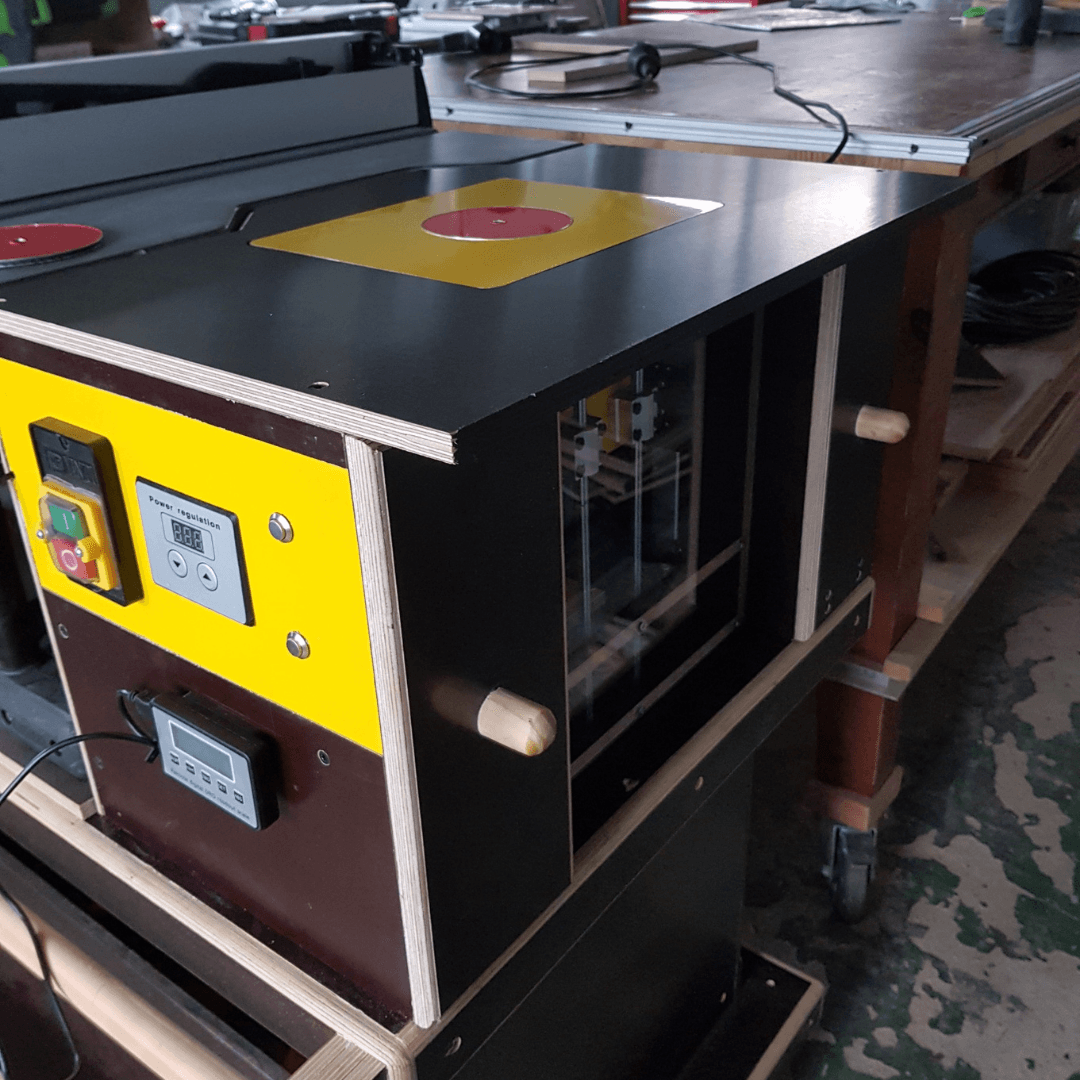

Dennis: “Ik heb een freeslift gemaakt met 4 geleidestangen, een links en rechts draaiende motor. Na wat proefstukjes gefreesd te hebben kan ik zeggen dat de hoogte afstelling 0,1mm nauwkeurig is. De stofzuiger werkt ook naar wens.    Het maken van de freeslift begon met de houder. Deze is gemaakt uit een blok hardhout. De diameter van de hals van de frees is 64,8mm. Met een gatenboor heb ik een gat geboord van 65mm zodat deze door de houder past. Daarna heb ik de houder aan 1 kant open gezaagd en een gat aan de zijkant geboord waar een slotbout met en vleugelmoer doorheen gaat, zodat je de frees kan spannen. Ik heb de hoeken uitgezaagd om gewicht te besparen, ik wist namelijk niet of het motortje het gewicht ging dragen maar dat gaat prima.  Om de geleidestang absoluut vlak en haaks te monteren heb ik op de houder 3mm gele alupanel gelijmd en hier het schuifmechanisme op bevestigd. Als laatste heb ik een DRO (digital readout) ingebouwd.  De lift had verder nog een stofafzuiging systeem nodig. De aansluiting voor de stofafzuiging werd door mijn zaagtafel geblokkeerd. Hiervoor heb ik van de nood een deugd gemaakt en een ladekastje er omheen gebouwd.  Aan de voorkant van de lift zit een plexiglas plaat zodat ik de lift qua maximum hoogte en diepte kan zien. Hierdoor kan hij niet aanlopen. De inlegplaat is gemaakt van 3mm geel alupanel en 6mm wit alupanel. Deze platen zijn verlijmd en uitgefreesd.”
