Tekenregels voor het zelf uploaden van een DXF-bestand

Wil je zelf een DXF-bestand uploaden, zodat wij de gewenste vorm voor je kunnen produceren? Dat kan met behulp van onderstaande tekenregels. Upload vervolgens jouw DXF-bestand om je vorm direct te bestellen.

Zo pak je het aan

Maak een tekening met een schaal van 1:1, met millimeters als eenheid.
Houd de contourlijnen van je tekening zo dun mogelijk (0,2 mm of dunner) en zorg ervoor dat de lijnen een gesloten geheel vormen.
Houd je DXF-bestand simpel: gebruik bij voorkeur cirkel-, boog- en lijn-objecten.
Zorg ervoor dat je tekening zo simpel mogelijk is: dus geen maataanduidingen, hatches, vlakvullingen en kaders.
Upload één vorm per DXF-bestand, meerdere vormen in één bestand is niet toegestaan.
Minimale afmeting van een vorm is 5x5 cm voor plexiglasplaten en 10x10 cm voor alle andere plaatsoorten.
Zit er een binnenhoek in je ontwerp? Zorg dan dat je deze een radius geeft van minimaal 2 mm (hoe groter hoe beter). Zo voorkom je dat er druk op de hoek komt te staan en de plaat breekt. Wanneer er geen radius in het aangeleverde bestand zit, wordt dit automatisch toegevoegd tijdens de productie.
Exporteer je bestand in millimeters en niet in pixels, inches of centimeters.

Handig om te weten

DXF-bestanden worden door middel van lasersnijden of frezen op maat gemaakt. Hierbij worden alleen plexiglasplaten met een dikte t/m 15 mm gelaserd. Alle overige materialen en diktematen worden gefreesd. Bewerkingen zoals lijngraveren of vlakgraveren bieden wij niet aan.
Zorg dat je een DXF-bestandstype aanlevert. Andere bestandstypes kunnen we (nog) niet verwerken.
Houd er rekening mee dat er een afwijkingstolerantie is van circa 0,2mm per snijlijn.
De maximale toegestane afmeting voor je tekening is 1 cm kleiner in lengte en breedte dan de gekozen plaatmaat voor plexiglasplaten en 2 cm voor alle andere plaatsoorten.
Reststukken worden niet meegeleverd, deze worden gerecyceld.
3D produceren is niet mogelijk. Het bestand dient in 2D aangeleverd te worden.

Bekijk onze video tutorials

Leer hier hoe je eenvoudig zelf een DXF-bestand kan maken met Onshape aan de hand van onze video tutorials.

Bekijk onze video tutorials

Leer hier hoe je eenvoudig zelf een DXF-bestand kan maken met Onshape aan de hand van onze video tutorials.

Boorgaten

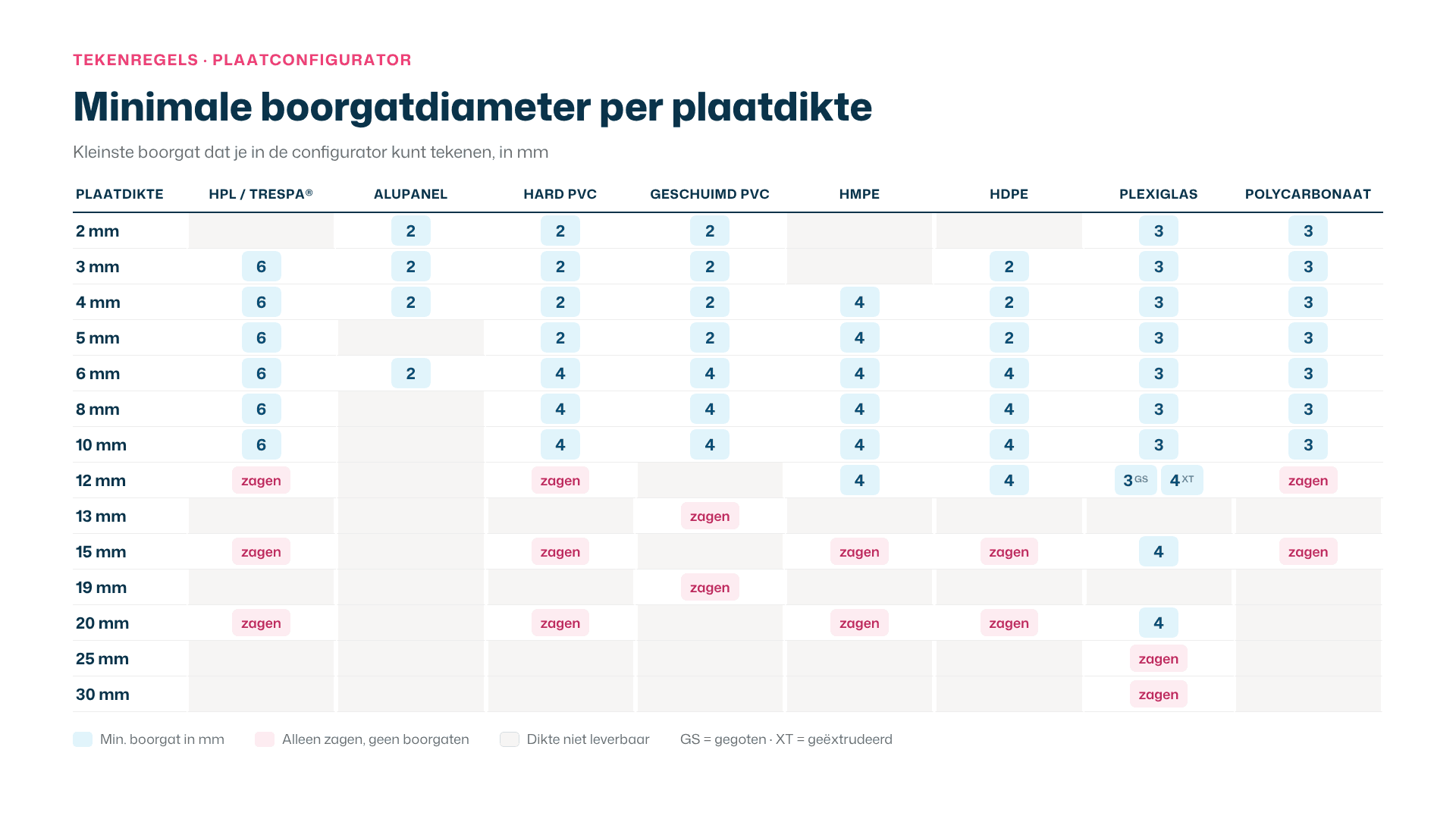

In onderstaande tabel vind je een overzicht van de minimale diameter voor boorgaten in verschillende materialen en plaatdiktes. Om de vorm te kunnen produceren, dienen alle afmetingen in het DXF-bestand minimaal deze afmetingen te hebben.

Plaatdikte	HPL/Trespa®	Alupanel	Hard PVC	Geschuimd PVC	HMPE	HDPE	Plexiglas	Polycarbonaat
2 mm		2 mm	2 mm	2 mm			3 mm	3 mm
3 mm	6 mm	2 mm	2 mm	2 mm		2 mm	3 mm	3 mm
4 mm	6 mm	2 mm	2 mm	4 mm	4 mm	2 mm	3 mm	3 mm
5 mm	6 mm		2 mm	4 mm	4 mm	2 mm	3 mm	3 mm
6 mm	6 mm	2 mm	4 mm	4 mm	4 mm	4 mm	3 mm	3 mm
8 mm	6 mm		4 mm	4 mm	4 mm	4 mm	3 mm	3 mm
10 mm	6 mm		4 mm	4 mm	4 mm	4 mm	3 mm	3 mm
12 mm							3 mm	3 mm
15 mm							4 mm	4 mm
20 mm							4 mm

Als klant ben je zelf verantwoordelijk voor het volgen van de tekenregels. Wanneer een DXF-bestand niet voldoet aan de tekenregels kan deze worden geannuleerd. Wanneer bij levering blijkt dat het DXF-bestand niet correct is maar niet voldeed aan de tekenregels, is er geen recht op compensatie.
