Behuizing telescoop statief
Ingezonden doorTom

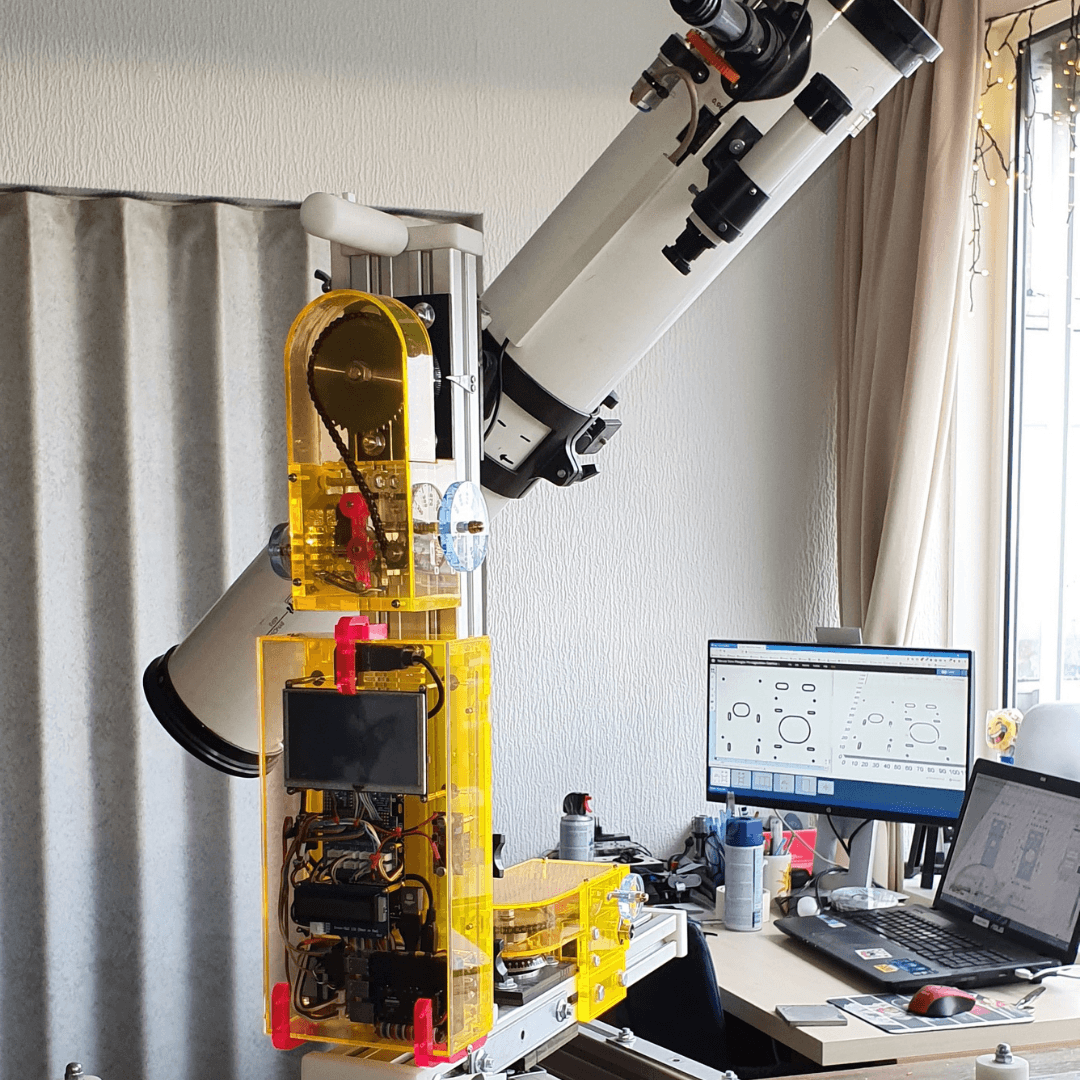

Tom heeft een computergestuurd statief gemaakt voor zijn 20 jaar oude telescoop. Voor de behuizing heeft hij plexiglas gebruikt voor een futuristische uitstraling.

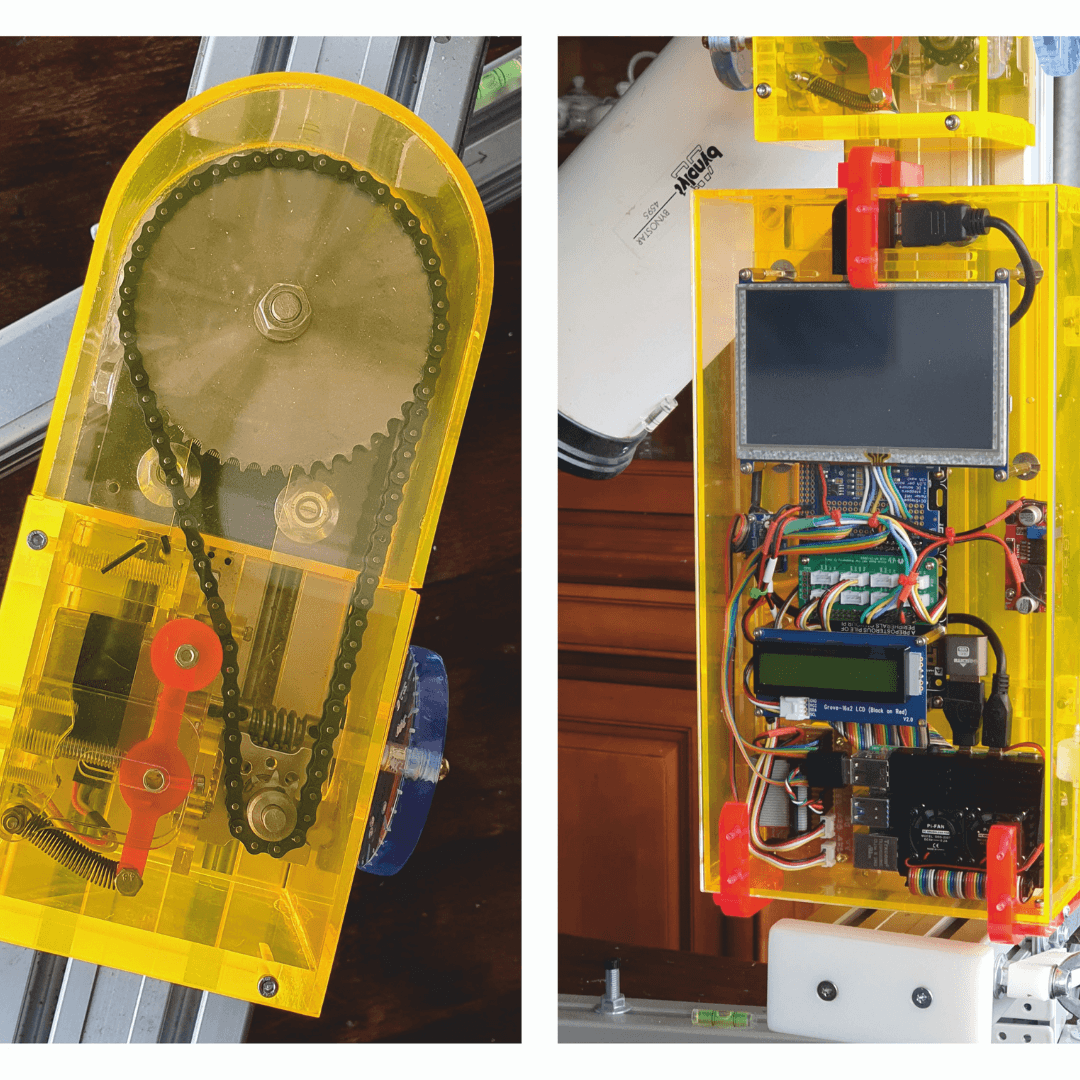

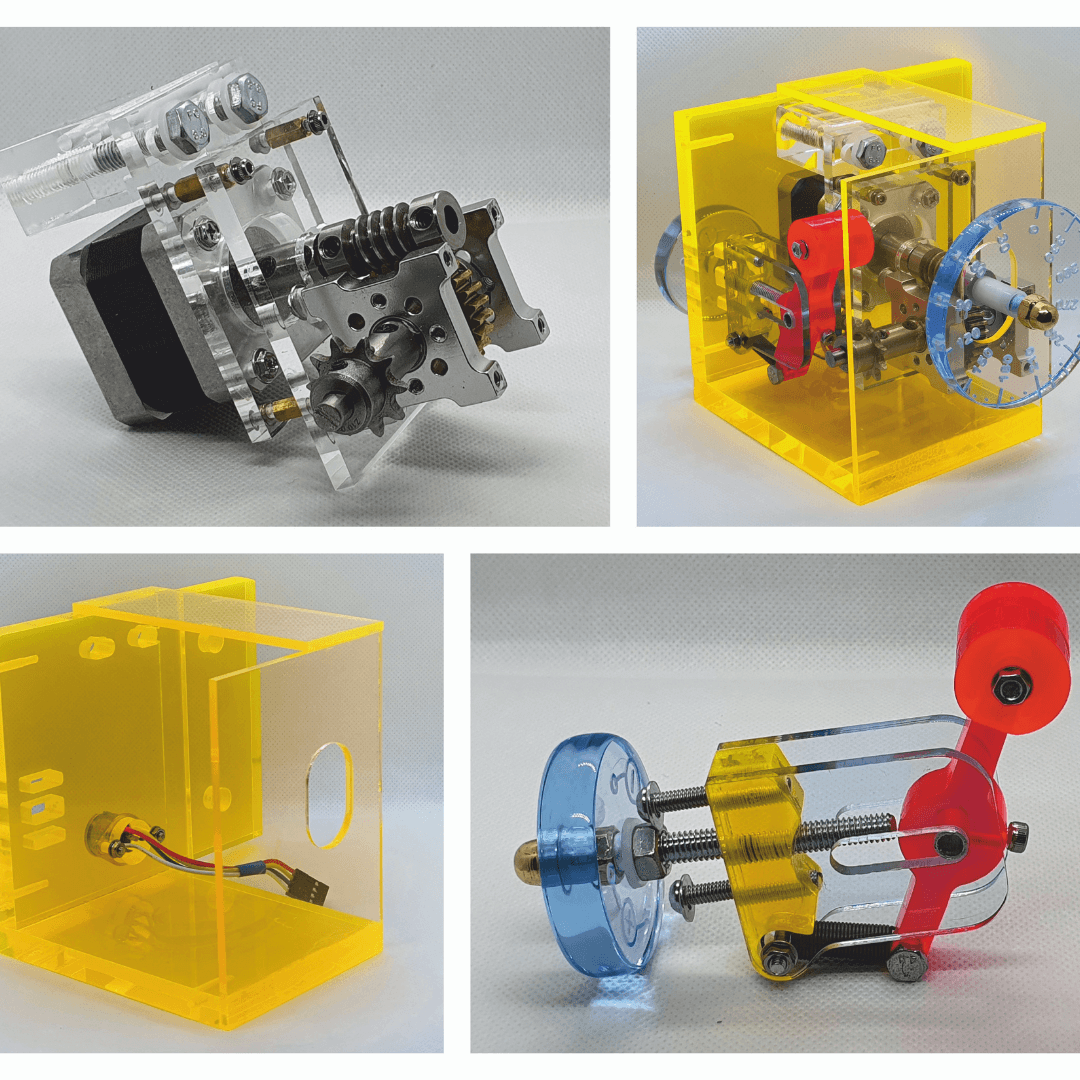

Tom: “Ik heb een computergestuurd statief gemaakt voor mijn 20 jaar oude, handbediende telescoop. Deze telescoop vergroot zo’n 700 maal en vergroot dus ook de draaiing van de aarde waardoor sterren in luttele seconden uit beeld lopen. Dit is handmatig lastig te corrigeren, dus wilde ik de zaak computergestuurd maken. Na de bouw van het metalen statief was de computerbesturing aan de orde. Daarvoor moest ik behuizingen voor de stappenmotoren en de stuurelektronica maken en de constructie voor de tandwiel- en kettingoverbrengingen. Na vele probeersels kwam ik bij plexiglas van kunststofplatenshop terecht. Plexiglas bleek een prima constructiemateriaal. Het is goed te bewerken en is bijzonder sterk. Als het eenmaal gepolijst is ziet het er fantastisch uit. Omdat alle elektronische en mechanische onderdelen in de plexiglazen behuizingen te zien zijn ziet het geheel er erg futuristisch uit. Volgende uitdaging wordt de software.”
Gebruikte materialen
- Plexiglas fluor blauw 10mm
- Plexiglas fluor blauw 3 mm
- Plexiglas fluor geel 10mm
- Plexiglas fluor geel 3 mm
- Plexiglas fluor rood 10mm
- Plexiglas GS helder 5 mm
- Plexiglas GS helder 20 mm
- Fixxerss Plastic UV-Glue
- Fixxerss Acrylic Polijstset Professional
- Watervast schuurpapier met oplopende fijnheid: 120, 240 en 400
- Computergestuurde Tafelfreesmachine (CNC Router)
- Zaagmachine
- Stappenmotoren
- Wormwiel overbrenging
- Kettingoverbrenging
- Stuurelektronica
- Handgereedschap en klein materiaal
Tips van Tom voor anderen:
“Zorg ervoor dat je vooraf een goed design maakt in een technisch tekenpakket als bijvoorbeeld CorelDraw. Zagen veroorzaakt oneffenheden. Als je die licht schuurt met oplopende fijnkorreligheid, dan is polijsten tot glans een eitje. Als je meteen polijstmiddel gebruikt gaat het wel glanzen, maar dan kunnen er oneffenheden in het oppervlak zitten. Neem daarnaast géén budget plexiglas als je het wilt bewerken!”
