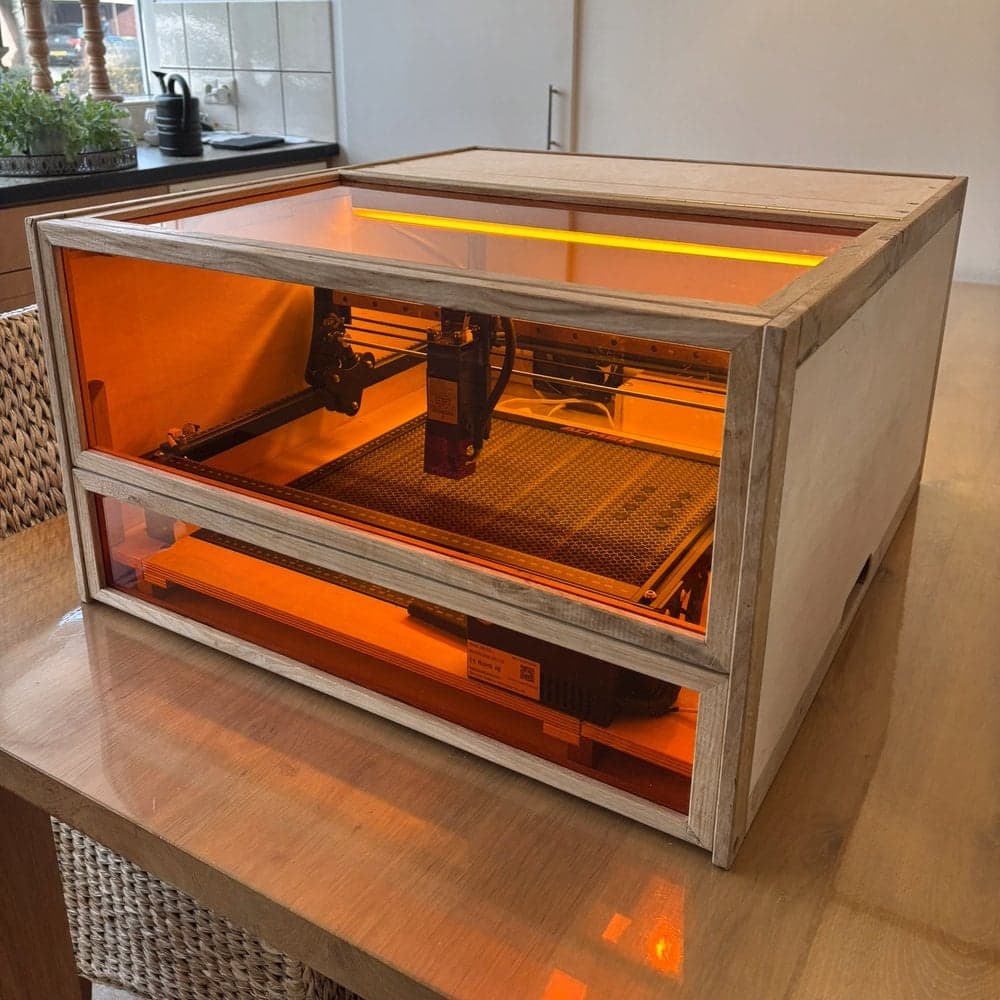

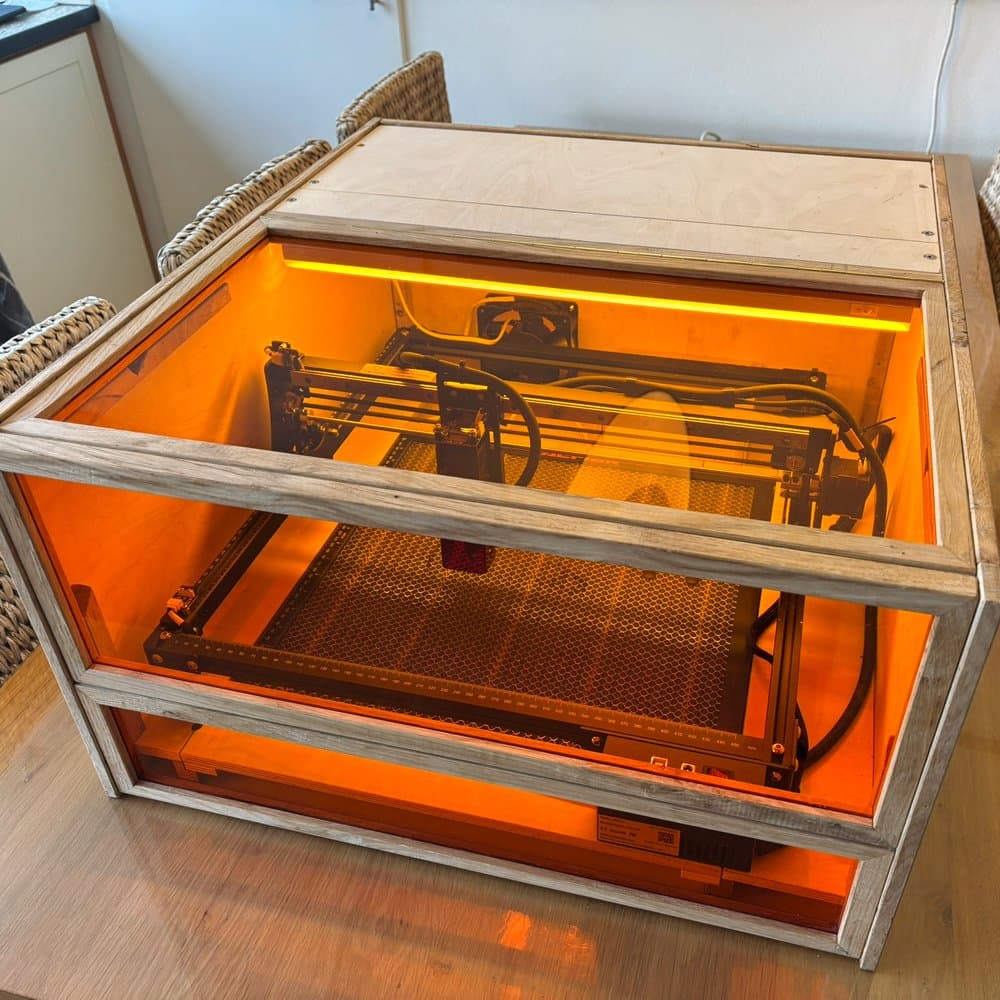

Peter van Asselt uit Aalten bouwde een professionele behuizing voor zijn laser graveer- en snijmachine. Met oranje plexiglas van 3mm dikte maakte hij drie veilige kijkpanelen, zodat hij goed zicht heeft op het laseren maar beschermd blijft tegen de straling. De kast zorgt ook voor een goede rookafvoer tijdens het bewerken van hout.
Het project

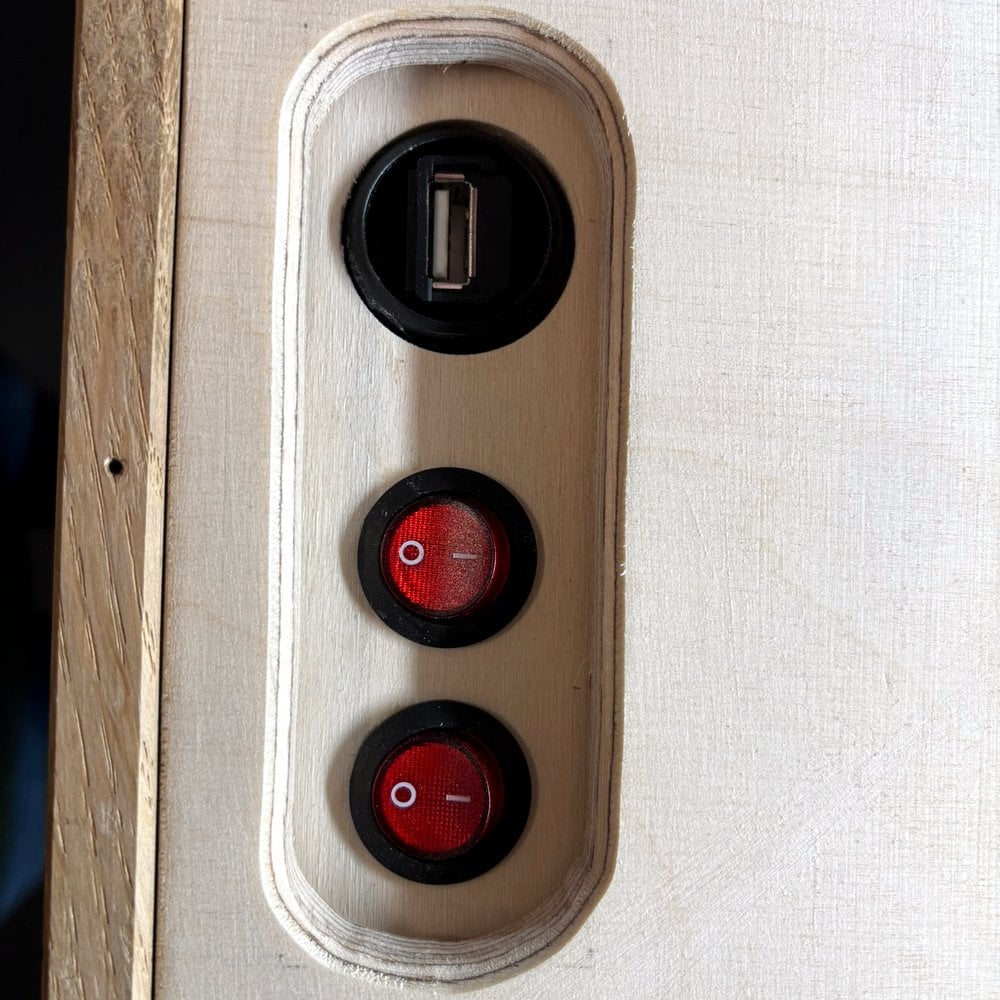

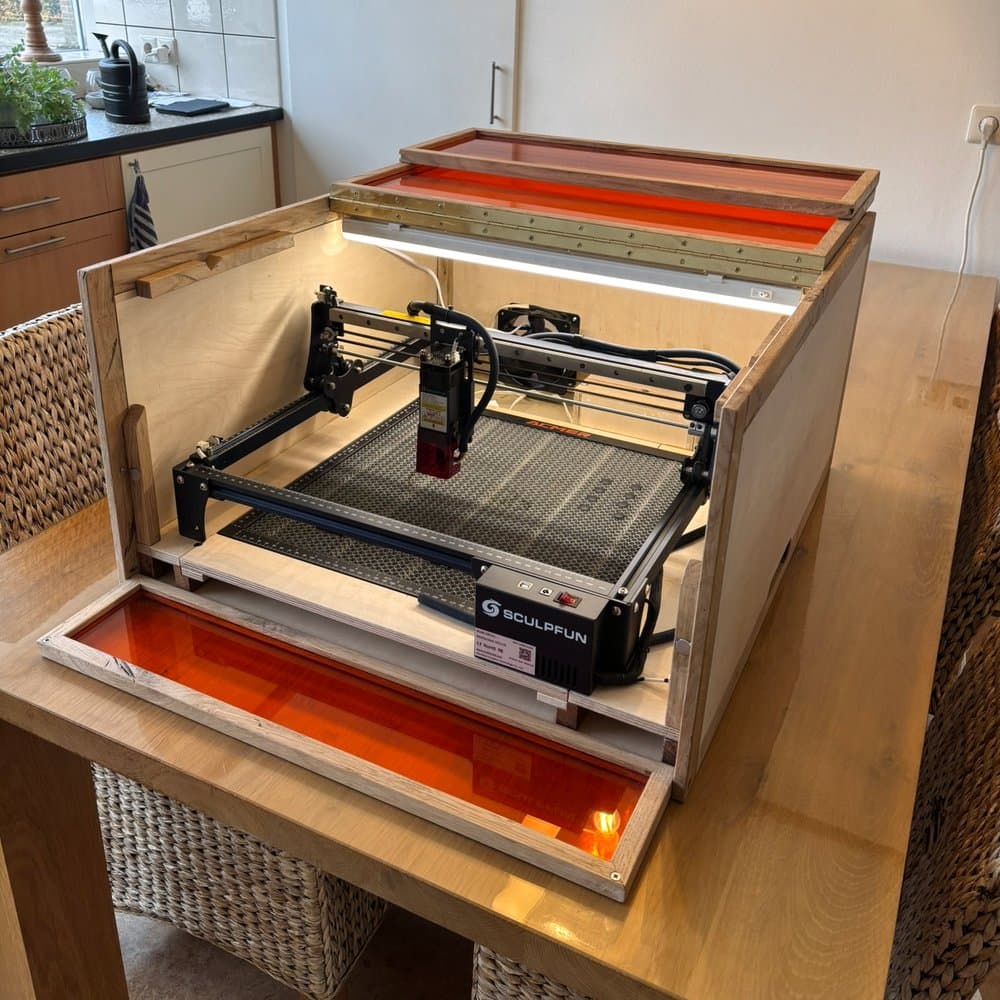

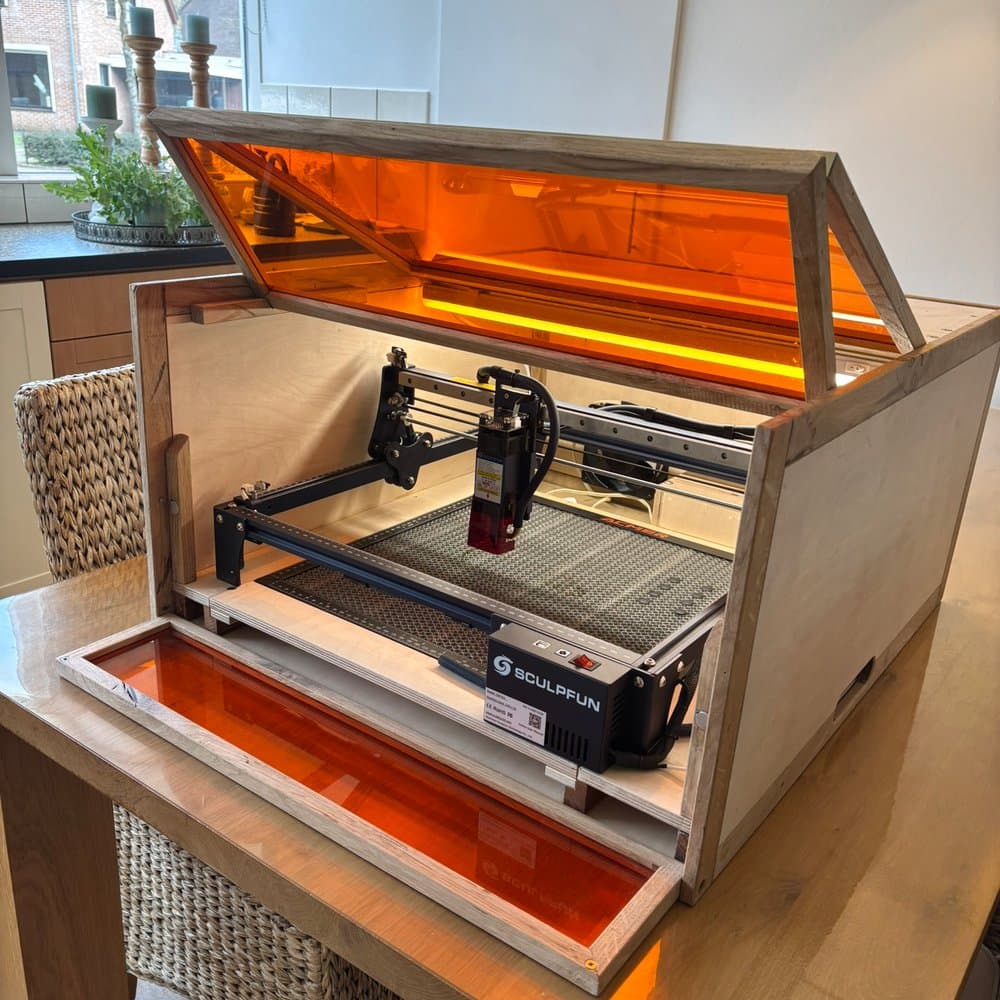

Deze slimme behuizing combineert berken multiplex met eikenhout voor een stijlvolle uitstraling. De drie deuren met oranje plexiglas kunnen in verschillende standen open voor optimale toegang tot de laser. De kast heeft een verhoogd plateau voor betere rookafvoer, ingebouwde ventilatie, een aparte ruimte voor de persluchtpomp en een technische ruimte met alle aansluitingen. Dankzij handvatten aan de zijkant is de kast verplaatsbaar.
“Sinds kort ben ik in het bezit van een laser graveer/snij machine met een blauwe laser van 10 Watt. Op YouTube zag ik veel voorbeelden van mensen die een behuizing hebben gemaakt, vooral voor de veiligheid en rookafvoer.”
Zo maak je deze laserbehuizing
stappen
-
Stap 1: Ontwerp en zaag
Maak een ontwerp voor de kast en zaag alle multiplex panelen en eiken delen op maat met een cirkelzaag.
-

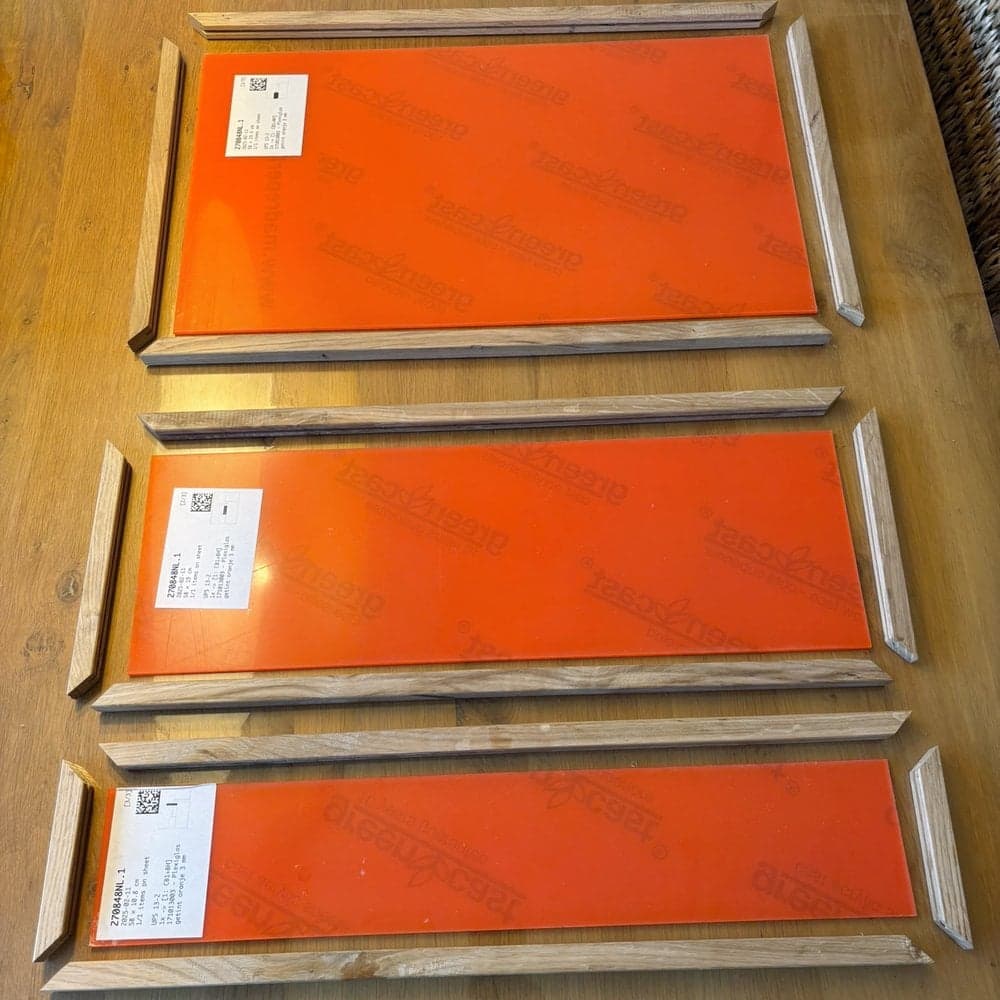

Stap 2: Maak de deuren

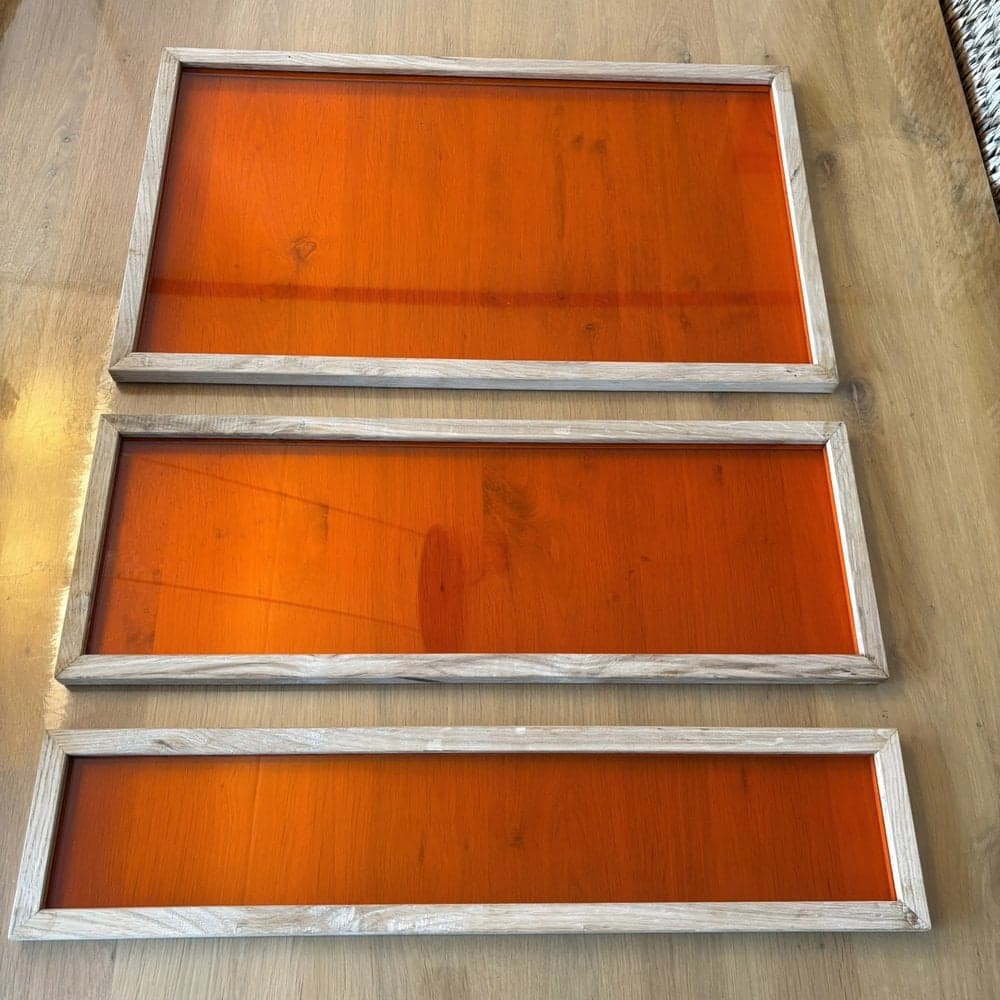

Maak drie deuren van eikenhout met een sponning voor het plexiglas. Bevestig de pianoscharnieren.
-
Stap 3: Monteer techniek

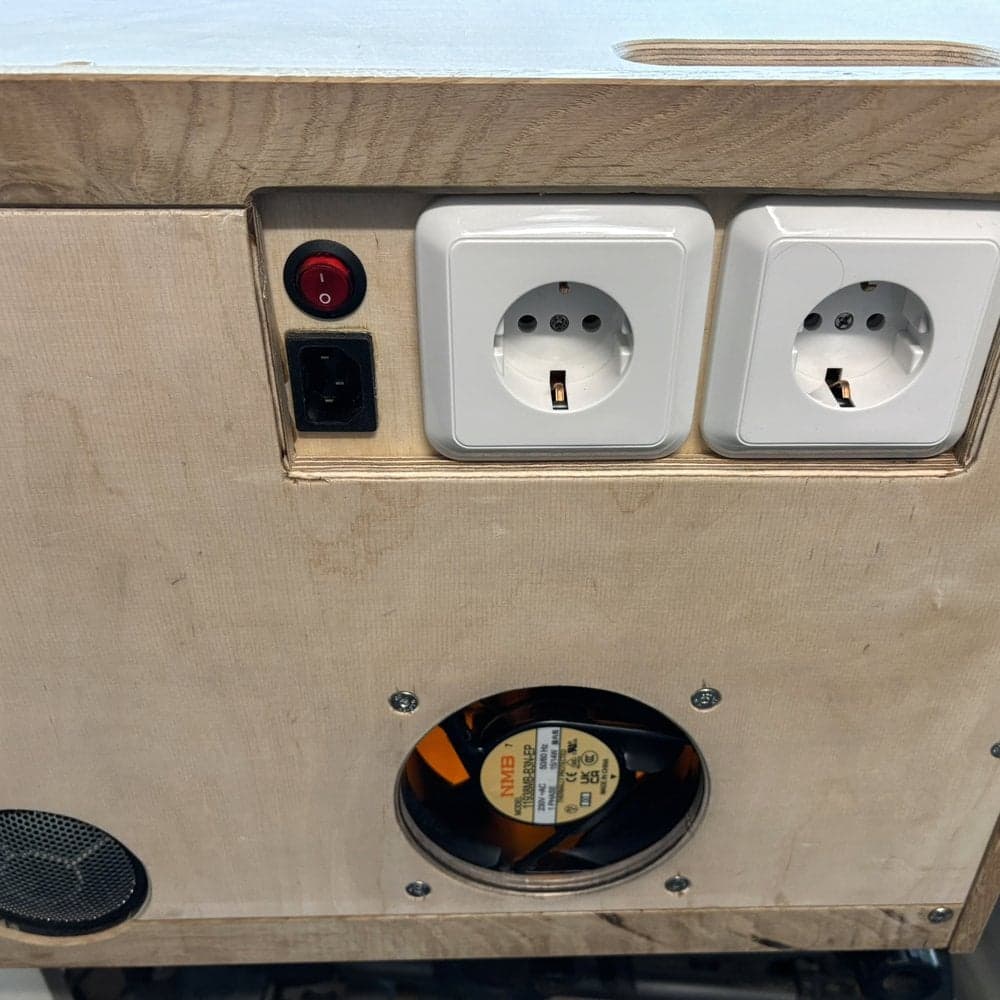

Bouw de ventilator, persluchtpomp en elektrische componenten in de daarvoor bestemde ruimtes.
-
Stap 4: Assembleer
Monteer alle panelen met M5 bouten zodat de kast later demontabel blijft. Plaats het plexiglas in de sponningen.
Supplies
Gebruikte overige materialen
Gebruikte hulpmiddelen
Tips van Peter voor anderen
Kijk veel rond op YouTube en maak dan je eigen ontwerp. Maak kleine schetsjes van constructies voor je begint. Wees niet bang om iets opnieuw te maken als het niet naar je zin is – met hout kun je veel fouten herstellen.
