Woordklok Nederlands
Ingezonden doorEgbert

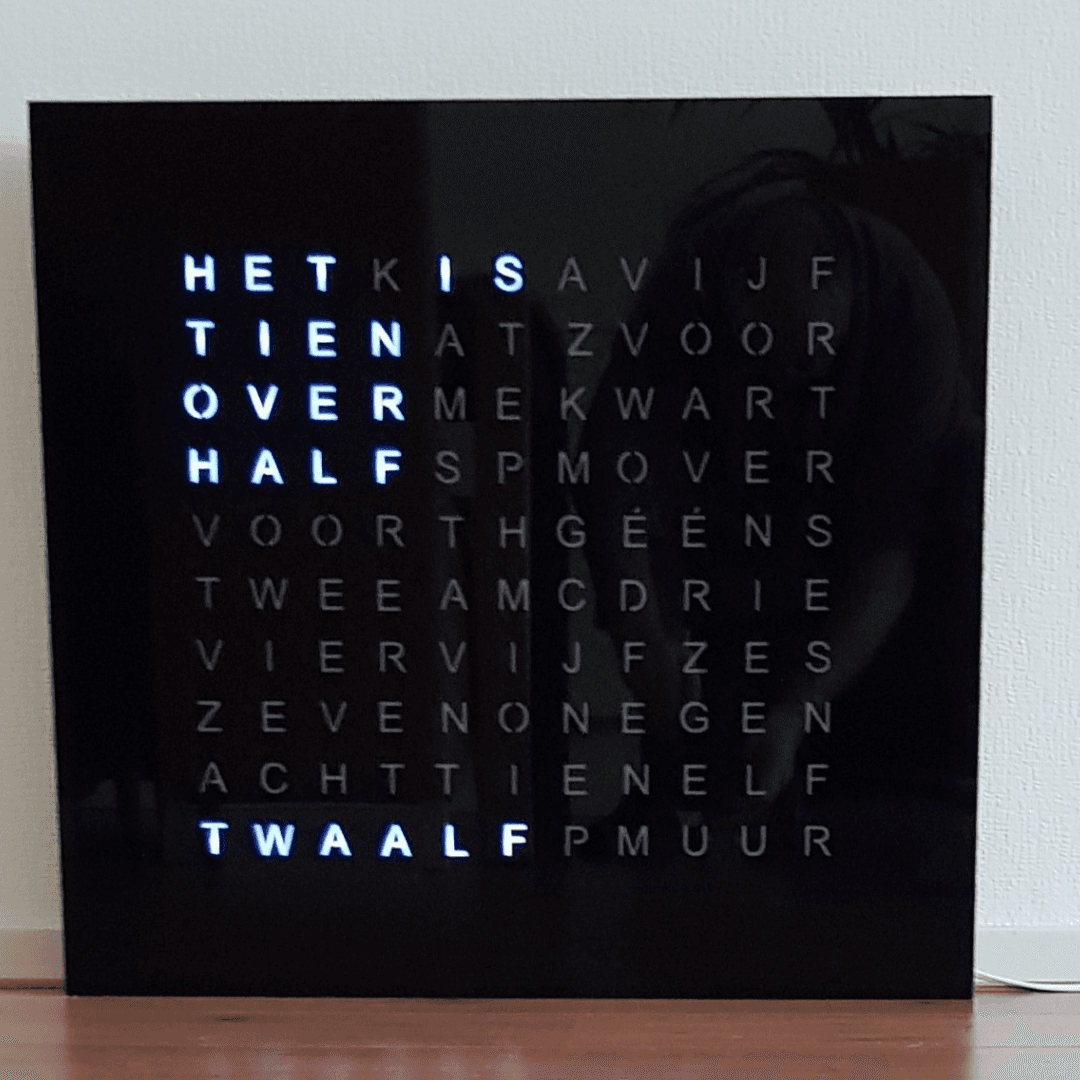

Egbert uit Zwolle heeft een zwarte woordklok in het Nederlands gemaakt van o.a. plexiglas en PVC plaatmateriaal. De juiste tijd wordt weergegeven d.m.v. led licht. De helderheid van dit licht past zich aan op de hoeveelheid licht in de omgeving. Alles behalve een standaard klok dus!
Het project

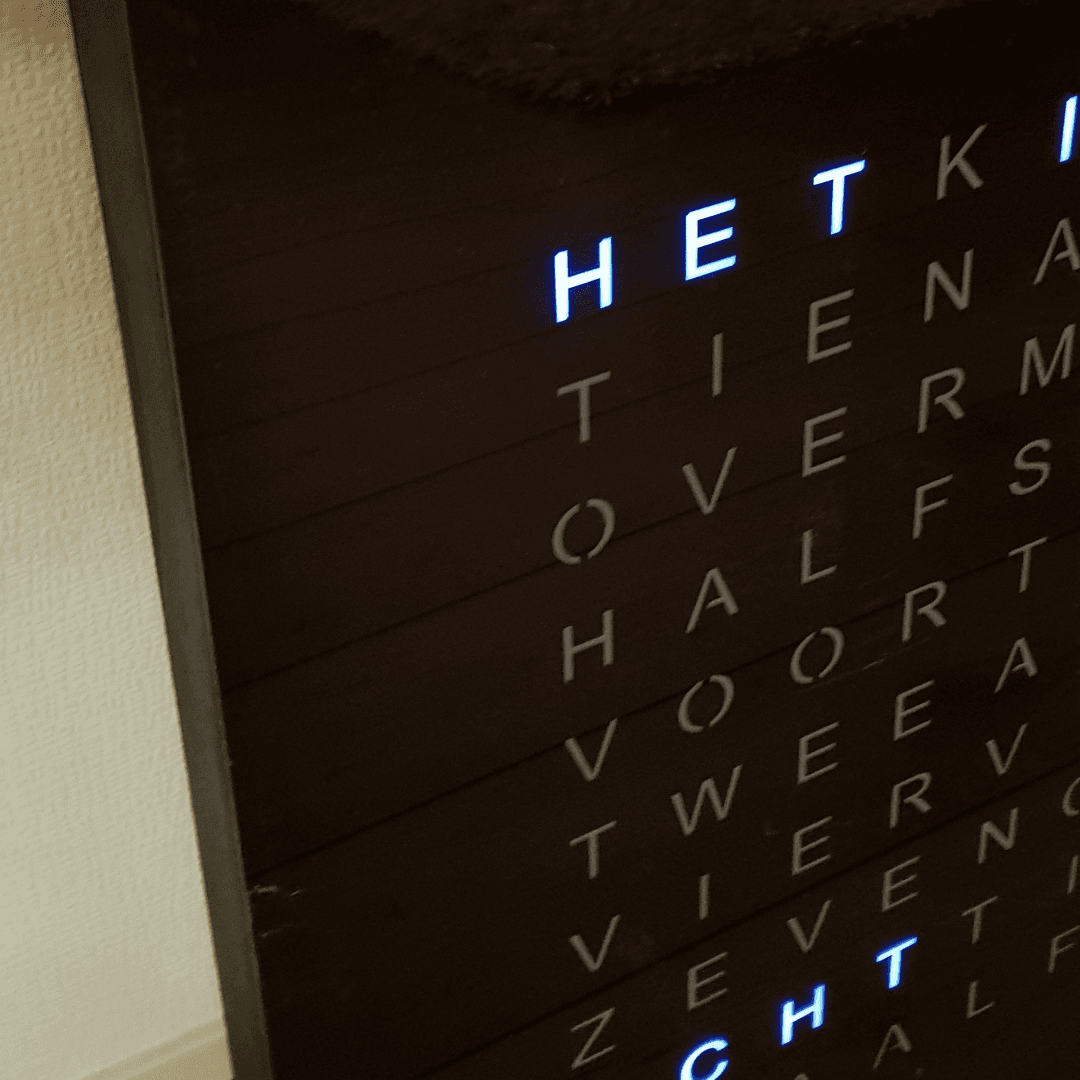

Egbert: “Ik heb een zwarte woordklok gebouwd. De woordplaat bestaat uit een in spiegelbeeld gesneden lettervel uit zwart vinyl. Dit vel heb ik geplakt achter een grijze transparante perspex plaat van Kunststofplatenshop. De letters worden van achteren aangelicht met programmeerbare leds. Deze lampjes zijn aangebracht op een PVC plaat. Een diffuser plaat zorgt er voor dat het licht mooi egaal wordt verdeeld achter de letters. Een microcomputer stuurt de juiste leds aan in de juiste kleur op het juiste moment. Een precisie klokmodule is gebruikt om de juiste tijd weer te geven. Deze module is voorzien van een back-up batterij zodat ook bij een stroomstoring de tijd correct doorloopt. De klok wordt op tijd gezet met een bluetooth module en kan bediend worden door middel van een iOS of Android app. De helderheid van de leds is afhankelijk van het omgevingslicht, een lichtgevoelige weerstand zorgt voor de aanpassing van de helderheid. De voorkant en zijkanten zijn afgewerkt met PVC. Voor de zijkant gebruikte ik een plaat van 5 mm en voor de achterkant een plaat van 3 mm dik. Voor het voorbehandelen van de PVC platen gebruikte ik een primer en voor het verlijmen van PVC en MDF gebruikte ik montagekit. Alle elektronische componenten bevinden zich in de klok behalve de netadapter.”
Gebruikte materialen
- Plexiglas getint grijs transparant 3 mm
- Plexiglas XT opaalwit 2 mm
- Hard PVC donkergrijs 3 mm RAL 7011
- Hard PVC donkergrijs 5 mm RAL 7011
- Berken multiplex 9mm (bouwmarkt)
- MDF 18mm (bouwmarkt)
- Architectenpapier (gespecialiseerde kantoorbenodigdheden)
- Semitransparant vel kleur grijs (AliExpress)
- Realtime klokmodule (AliExpress)
- Bluetooth module (AliExpress)
- Lichtnetadapter (AliExpress)
- Microcomputer (AliExpress)
- 114 leds (AliExpress)
- Diverse kleine onderdelen zoals weerstanden, condensatoren, schroeven.
Tip van Egbert voor anderen
“Je moet erg nauwkeurig kunnen werken, zowel op het gebied van hout- en kuststofbewerking, solderen, elektronica, programmeren. Verder moet je inzicht hebben in hoe licht te gebruiken met diverse diffuse materialen. Dit is de sleutel tot je succes.”
Ook interessant
Laat je inspireren door de Klus Awards inzendingen van anderen. Of doe ook mee en maak kans op fantastische prijzen!
Zelfgemaakte decoratie met een laser cutter
Jos maakt verschillende decoratieve stukken voor in huis. Denk hierbij aan klokken, fotolijsten, spaarpotten en kerstdecoratie.

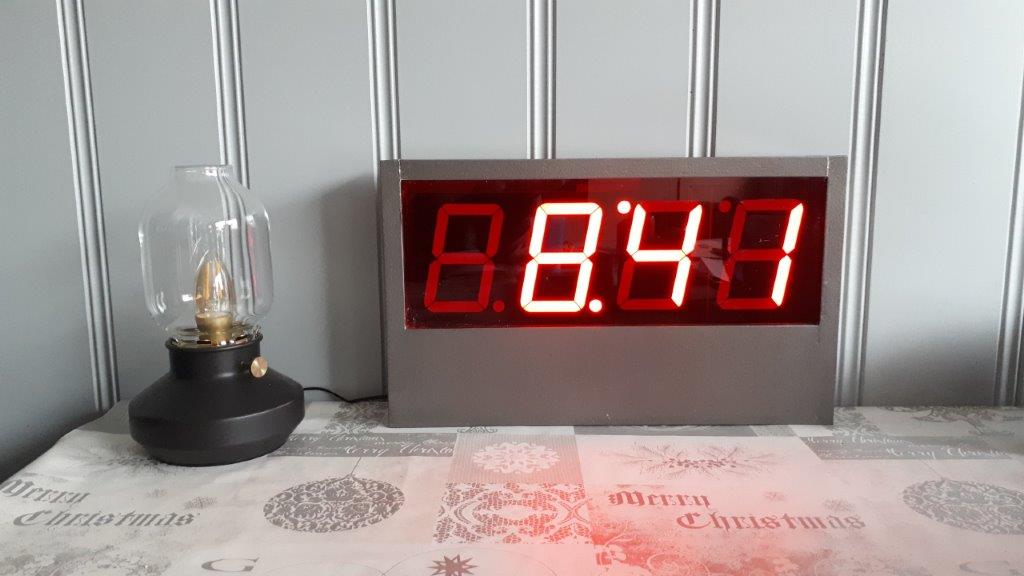

Digitale wandklok met metaallook
